KINGSUN 采集器用于采集配线架天线板上的端口连接信息，上传到控制器。或者接受控制器的命令，执行相应的操作（例如接受到控制器下发的配线指令，相关端口的LED灯就会闪烁提示）。详细请见软件手册。

a. 有2个RJ45接口。从左到右分别连接，①上一个采集器（或控制器），②下一个采集器。
b. 连接天线板。采用的是USB3.0线。最多可以连接3个天线板。
c. 采集器之间的连接线。采用的超5类网线。
d. 外接电源。（采集器和控制器之间距离过长的话，一般2-3个采集器接一个外接电源）

连接线以及各部分之间的连接

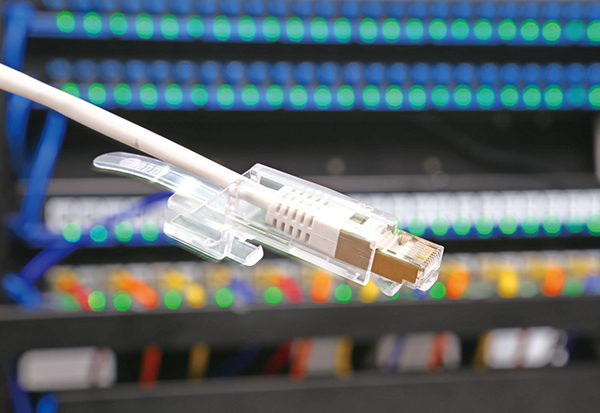

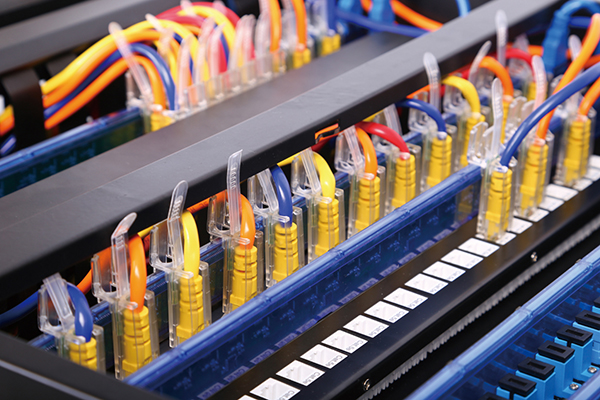

连接线分为2种。一种是智能跳线，有套子，套子里面有芯片。另一种是通信线，普通的超五类线，连接采集器和控制器，采集器和配线架用USB3.0线连接。

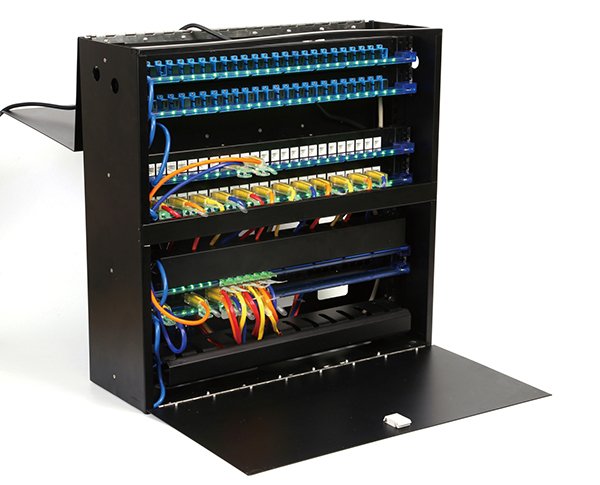

智能配线架天线板

智能配线架天线板有读取智能跳线上信息的功能，从而判断该端口的操作是否正确，这需要和采集器，控制
器和后台配合实施。
请参考图1。

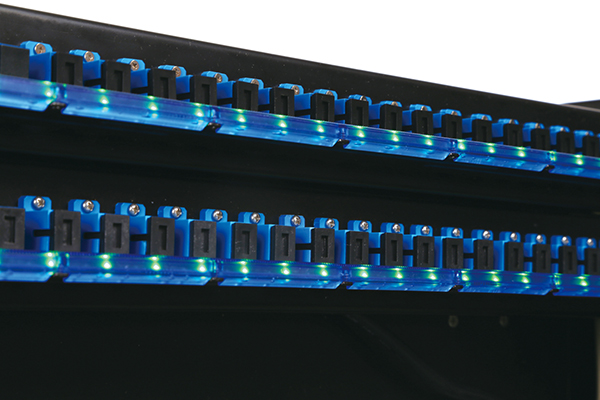

1. 每个RJ45端口上，都有一个LED灯，用于指示本端口所插的跳线是否正确。或者闪烁，引导该端口的操作。
2. 最边上的3个指示灯。绿灯表示正常状态，红灯表示告警，蓝灯表示有工作单指令需要操作。
