1. 综合布线系统概述

1.1. 系统综述

在经济飞速的今天,信息资源已成为一种非常关键性的资源,它必须精确、迅速地传输于各种通讯设备、数据处理设备和显示设备之间。同时对办公环境的要求也越来越高，都迫切希望能够使用那些具有完善的数据通讯、语音通讯、图形、图像通讯及网络管理、控制和完备的服务设施在内的办公楼。由于这一原因，各行业、各部门都要求在尽可能短的时间内改进这些通讯系统，并根据需要配置成各种不同的结构。而在中国，既便是在一些新设计的建筑物内，往往仍沿用过去的那些布线技术，致使各种系统的布线无法兼容，难以适应新技术的发展，并且管线拥挤不堪，而配线上巨额投资往往是重复的。这种情况，还会随着各行业、各部门的成长、设备的更新、人员的变动、办公环境的变更，而变得越来越糟。任何的增添、变动，都可能会引起全局的变动，不但影响工作效率，对行业和部门的运营也产生不良的影响。尤其是随着综合业务数字网和千兆网的出现、应用、推广，原来使用的布线系统将无法满足要求。因此，寻求一种更合理、更优化、弹性强、稳定性和扩展性好的布线技术，已成为当务之急。它不但能够满足现在的需求，更重要的是迎接未来对配线系统的挑战。

近年来，信息处理系统发展迅速，对信息传输的快速、便捷、安全性和稳定可靠性要求高。在新建办公楼中，所建网络要求对内适应不同的网络设备、主机、终端、PC及外部备，可构成灵活的拓扑结构，有足够的系统扩展能力，对外通过与国家公共数据网，综合业务数字网与国内外新闻机构、信息中心相连，组成全方位多通道的信息访问系统。总之，既要适应当前信息处理的需要，又充分考虑到信息系统未来的发展趋势。

综合布线系统是智能建筑系统设计的基础，必须在建筑物各部分功能确定后，方能正确选择其系统类型并设计出符合使用要求的系统结构，以达到经济、适用的功能，并应为未来的扩充发展留有余地。综合布线系统是一种较完善的集成化通用传输系统，适用于建筑物中多种信息的传输。使智能建筑内相关操作和控制系统实现信息共享并能做出连锁反应。它主要适用于商务环境和办公自动化环境。

综合布线系统采用模块化设计，物理上为星形结构，逻辑上为总线结构，这样既有利于系统连接和扩充，保持很高的灵活性；同时也能保证信息传输的高速率。标准上符合EIA/TIA568商用建筑物配线标准和常用通信标准，兼容多个厂家的产品设备，支持各种模拟信号、数字信号、语音、数据和图像的传递以及控制信号和弱电信号的应用。

1.2. 综合布线系统的特点

综合布线系统是一套标准的配线系统，综合了所有的语音、数据、图像与监控等设备，并将多种设备终端插头插入标准的信息插座内。即任意一个插座均能够连接不同类型的设备，如微型计算机、打印机、电话机、传真机等。非常灵活、实用。

综合布线系统对不同厂家的语音、数据设备均可兼容，且使用相同的电缆与配线架、相同的插头和模块插孔。因此，无论布线系统多么复杂、庞大，不再需要与不同厂商进行协调，也不再需要为不同的设备准备不同的配线零件，并可省去复杂的线路标志与管理线路图。

综合布线系统为所有话音、数据和图像设备提供了一套实用的、灵活的、可扩展的、模块化的介质通路。综合布线系统采用模块化设计，布线系统中除固定于建筑物内的水平线缆外，其余所有的接插件都是积木型标准件，易于扩充及重新配置。因此当用户因发展而需要增加配线时，可随意增加，不会因此而影响到已完成的布线系统，可以保护用户在布线方面的投资。

综合布线系统能将当前和未来的语音、数据、网络、互连设备以及监控设备很方便地扩展进去，是真正面向未来的先进技术。值得一提的是，综合业务数字网的基群速率接口采用与综合布线系统相同的，针模块插座和四对内部引线，且综合布线系统支持的数据传输高于ISDN的基群速率。因此，当现今的电话网发展成为ISDN系统时，用户只需将程控数字交换机（PABX）更换成ISDN交换机即可，原来的综合布线系统仍然可以利用，不需另外布线。

综合布线系统采用高品质的标准材料，以组合压接的方式构成一套高标准通道，所有器件均通过UL、CSA、CEC及ATM认证，每条信息通道都要采用专用仪器校核线路阻抗及衰减以保证其电器性能，系统布线全部采用物理星形拓扑结构，点到点端接，任何一条线路故障均不影响其它线路的运行；同时为线路的运行维护及故障检修提供了极大的方便，从而保障了系统的可靠运行。各系统采用相同传输介质，因而可互为备用，提高了备用冗余。

综合布线系统属于一次性投资的项目。按照国际通行的性能价格比分析法，我们不难体会到它的经济性的真正意义。综合布线系统采用全系列高品质器件，使整个系统的运行维护量大大减少；物理星形拓扑结构又使系统故障的诊断与排除变成一项极为简单的工作，同时独特的布线方式使系统的任何变更（例如网络拓扑结构改变、设备的增减搬移等）均不需要改变系统布线，仅需做必要的跳线处理即可，几乎不再产生额外费用，能够百分之百的保护用户投资。这些都是传统布线方式不可比拟的。

可见，综合布线系统较好地解决了传统布线方法存在的许多问题。其实，随着科学技术的迅猛发展，人们对信息资源共享的要求越来越迫切，尤其以电话业务为主的通信网逐渐向ISDN过渡，越来越重视能够同时提供语言、数据和图像传输的集成通信网。因此，综合布线系统取代单一、昂贵、繁杂的传统布线系统，是“信息时代”的要求，是历史发展的必然。

1.3. 综合布线系统的优点

²   全系列产品

综合布线系统包括屏蔽及非屏蔽双绞线和光纤传输介质，交叉连接，适配器，插头插座和支撑硬件，这些组成产品已作彻底的测试，能保证最佳的传送性能，满足不同信息传输的速率要求，如ISDN、ATM、千兆比等。

²   开放的系统体系

综合布线系统是为了支持现有及新改进的国际和工业标准而设，能支持任意的网络结构（总线型、星型、环型）。

²   先进的互连结构

综合布线系统通过对组成智能建筑的所有设备和系统进行计划和管理，提供全部必要的互连，包括工厂、旅馆、机场、教育机构、停车场以及传统办公楼和工业客户。

²   模块化的设计

综合布线系统所有的接插硬件都是积木式模块化的标准件，方便使用和扩充。

²   灵活性

综合布线系统产品使用高品质的线缆和高品质的连接组件使任意信息插座能够连接不同类型的设备。

²   管理的简易性

综合布线系统使用标准的彩色代码管理和标签管理，当安装需要调整时能确保其高效率，易安装和低费用。

²   扩充的方便性

综合布线系统使用模块化的设计，令系统需要扩充时更加方便。

²   集散式的管理思想

因综合布线系统的子系统方法，使系统设备能够集中安装以方便管理及减少电力和设备组的费用，或者分散安装以方便局域控制或是满足设备运行特性的需要。

²   构建及操作费用的节省

综合布线系统计划的设计能在一定领域节省大量经费，比使用单一布线系统可省去重复的管道费用，而在运行方面更加能把重置费用，如增加、移动及改良等调整费用减至最低，大大的节省了用户的开支。

²   多厂商的支持

综合布线系统已得到广泛的认同，并为国际性的标准所接受，众多的厂家在设计和制造他们的系统和设备时都遵从综合布线中的开放结构和多厂商的环境。

1.4. 结构化综合布线系统的组成

本次建筑群由2栋独立建筑组成。分别为办公楼和公寓楼，其中办公楼地上高度12层，地下2层；公寓楼地上12层，地下2层。

综合布线系统作为大厦内语音、数据及图像通信等系统的传输媒质，针对现代化智能化大厦对通讯自动化（CA）和办公自动化（OA）信息传输的需求，对布线具有高度灵活性、可靠性及综合性的要求，并应面向未来的发展及方便维护和管理，要求具有模块化、易扩展性。本系统能满足大厦内各种数据通信的功能要求，同时应满足数据系统对千兆网的技术性能要求，以适应新技术的发展与应用。在数据信息点上能任意连接计算机及其有关设备。

一般的，结构化综合布线系统可以划分成六个子系统：工作区子系统、水平子系统、垂直干线子系统、管理子系统、设备间子系统及建筑物子系统。

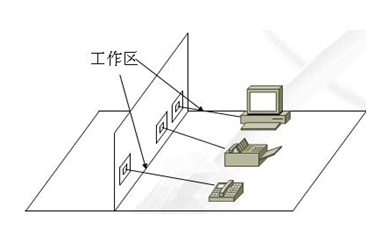

1.4.1. 工作区子系统

工作区布线子系统由终端设备连接到信息插座的连线（或软线）组成，包括装配软线、连接器和连接所需的扩展软线，并在终端设备与I/O之间搭桥。

工作区子系统中所使用的连接器必须具备有国际ISDN标准的8位接口，这种接口能接受大厦自动化系统所有低压信号以及高速数据网络信息和数码声频信号。

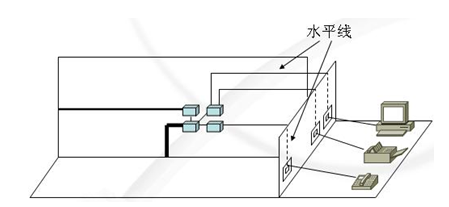

1.4.2. 水平布线子系统

从用户工作区连接至垂直主干线子系统的线便是水平布线子系统。水平布线子系统是整个综合布线系统的一部分，它与主干线子系统的区别在于：水平布线子系统总是在一个楼层上，并与信息插座连接。在综合布线系统中，水平子系统由4对非屏蔽双绞线组成，能支持大多数现代通信设备。如果需要某些宽带应用时，可以采用光缆。

从用户工作区的信息插座开始，水平布线子系统在交线处连接，或在小型通信系统中在以下任何一处进行互连：远程通信接线间、干线接线间或设备间。在设备间中，当终端设备位于同一楼层时，水平布线子系统将在干线接线间或远程通信接线间的交叉连接处连接。

1.4.3. 垂直干线子系统

垂直干线子系统又称垂直主干线子系统，它提供建筑物干线电缆的路由。干线子系统通常是在二个单元之间，特别是在位于中央点的公共系统设备处提供多个线路设施。该子系统由所有的布线电缆组成，包括导线和光纤以及将此光纤连到其它地方的相关支撑硬件及从主要单元如计算机房或设备间和其它干线接线间来的电缆。

为了与建筑群的其它建筑物进行通信，干线子系统将中继线交叉连接点和网络接口（由电话局提供的网络设施的一部分）连接起来。网络接口通常放在设备相邻近的房间。网络接口为这些设施和建筑物综合布线系统之间划定界限。

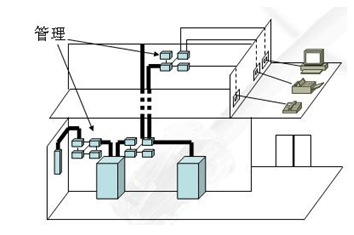

1.4.4. 管理子系统

管理子系统由交连、互连以及I/O组成。管理点为连接其它子系统提供连接的手段。交连和互连允许将通信线路定位或重定位在建筑物的不同部分，以便能更容易地管理通信线路。I/O位于用户工作区的其它房间和办公室，使在移动终端设备时能方便地进行插拔。

在使用跨接线或插入线时，交叉连接允许将端接在单元一端的电缆上的通信线路连接到端接在单元另一端的电缆上的线路。互连完成交叉连接的相同目的，但不使用跨接线或插入线，只使用带插头的导线，插座和适配器。互连和交叉连接也适用于光纤。光纤交叉连接要求使用光纤的插入线──在二端都有光纤连接器的短光纤。

在远程通信接线区，如安装在墙上的布线区，交叉连接可以不要插入线，因为线路经常是通过跨接线连接到I/O上的。在大工业型布线系统中的上述位置，交叉连接处经常是通过跨接连接到I/O上的。在大型布线系统中的上述位置，交叉连接处经常是将干线子系统的大型电缆转接到连接I/O的小型水平电缆的过渡点。在线路重新布局时，一般不使用这种馈给式交叉连接。

1.4.5. 设备间子系统

设备间子系统由设备间中的电缆、连接器和有关的支撑硬件组成。它的作用是把公共系统设备的各种不同设备互连起来。该子系统将中继线交叉连接处和布线交叉连接处与公共系统设备连接起来。该子系统还包括设备间和邻近单元如建筑物的入口区中的导线。这些导线将设备或避雷装置连接到有效建筑物接地点。

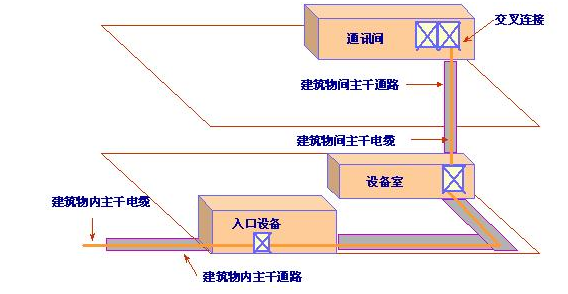

1.4.6. 建筑群子系统

建筑群子系统将一个建筑物中电缆延伸到建筑群的另外一些建筑物中的通信设备和装置上。建筑群子系统是综合布线系统的一部分，它支持提供楼群之间通信所需的硬件，其中包括导线电缆、光缆以及防止电缆上的脉冲电压进入建筑物的电气保护装置。

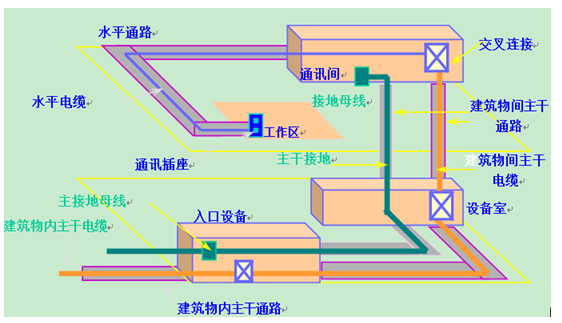

综合布线系统总体结构如下图所示：

综合布线系统结构

2、综合布线系统设计

2.1. 方案总体设计原则

充分满足甲方功能上的需求。

充分尊重设计院的综合布线系统设计图纸。

结构和性能上满足甲方提出的系统余量和升级空间。

遵循业界先进标准。

本着结构合理，高效低成本的原则。

用户使用上和管理上的灵活性。

2.2. 设计目标

办公楼和教学楼综合布线系统的设计，旨在建立一个具备开放性，灵活性，实用性，扩充性，经济性及安全性的高品质的集语音通信，数据通信，楼宇自动化于一体的综合布线系统。并可达到下列目标：标准化的网络系统-各种设计规范，技术指标及产品均符合国际和工业标准，以满足各种网络产品的需求。实施后的布线系统将为数据、语音通信提供实用的、灵活的可扩展的模块化介质通路。

2.4. 设计依据与技术规范

甲方提供的图纸及需求说明

建筑与建筑群综合布线系统工程设计规范（GB/T 50311-2007）

建筑与建筑群综合布线系统工程施工及验收规范（GB/T 50312-2007）

智能建筑设计标准（GB/T 50314-2006）

建筑物智能化系统验收标准（DB31/219.1-1998）

民用建筑电气设计规范（JBJ/T16-92）

涉密信息设备使用现场的电磁泄漏发射防护要求 (BMB5－2000)；

涉及国家秘密的计算机信息系统保密技术要求（BMZ1-2000）

涉及国家秘密的计算机信息系统安全保密测评指南 (BMZ3－2001);

高层民用建筑设计防火规范（GB50045-95）

国际布线标准（ISO/IEC IS 11801）

IEC332-3的阻燃要求

大厦通信综合布线系统（YD/T926.1-2001）

工业企业通信设计规范（GBJ42-81）

工业企业通信接地设计规范（GBJ79-85）

工业企业程控用户交换机工程设计规范

电气装置安装工程施工及验收规范（GBJ232-92）

欧洲布线标准（EN50173，1995年8月）

商用建筑线缆标准（EIA/TIA-568-B-2.1-1-2003）

商用建筑通信通道和空间标准（EIA/TIA-569）

商用建筑电信设施管理标准（EIA/TIA-606）

商用建筑通信接地接续要求（EIA/TIA-607）

无屏蔽双绞线系统现场测试传输性能规范（EIA/TIA TSB 67）

光纤的传输特性和光学特性测试方法GB/T8401

电磁兼容标准EMC Standard EN55022

通信光缆的一般要求（GB/T7427-87）

综合业务数字网基本数据速率接口标准（CCITT ISDN）

UTP布线系统现场测试标准( EIA/TIA TSB-67)

集中式光纤布线系统标准(EIA/TIA TSB-72)

开放式办公布线系统标准(EIA/TIA TSB-75)

2.5. 设计范围

本方案为办公楼和教学楼提供综合布线系统的总体设计。

本方案将为办公楼和教学楼提供综合布线的路由设计。

本方案将为办公楼和教学楼提供综合布线的所有器件数量与选型的设计。

本方案将为办公楼和教学楼与外界，包括：其他相关部门、政府单位等，提供预留的话音、数据接入端口。

2.6. 产品选型

整个建筑园区有2栋大型建筑，整个园区内综合布线系统点位多、位置分散、分为多种使用网络，整体管理难度大。给用户管理和维护都带来极大的难度。

同时，现代的工作时时刻刻都离不开网络，大量数据的使用、传输、分析等，一方面占用网络资源，另一方面使用的是综合布线系统。综合布线就犹如高速公路。新建设成的高速公路又平又宽，但是如果光使用但是管理和维护做不到位的话，用不了多久就会造成堵塞。综合布线系统也是如此。随着建筑的使用，办公人员的增加和位置变换等问题，会造成综合布线系统的使用点位功能的改变，位置的变动、数量的调整等。以上问题和操作如果仅凭借工作人员用脑或者纸质的记录会造成信息错乱、位置含糊不清，同时容易遗失。

针对上述问题，我公司在本方案中选用国际上先进的智能综合布线管理系统，用智能布线来解决以上出现的问题，使用户在对综合布线的使用、管理和维护上做到准确、快捷、方便，极大的提高用户的工作效率。

传统的综合布线系统，在安装完成后，管理只能依赖于纸质的文档资料和电子表格；每当要进行跳线连接关系改变的时候，需要先查阅相关的资料，搞清连接关系，再去配线架找到对应的端口，完成跳线的改变；完成后，需要管理人员及时的记录改变，修改文档资料。如果，文档丢失或未及时修改，整个布线系统将变成一个不可管理的系统，再需要改变跳线连接关系的时候，管理人员将无法进行准确的操作。

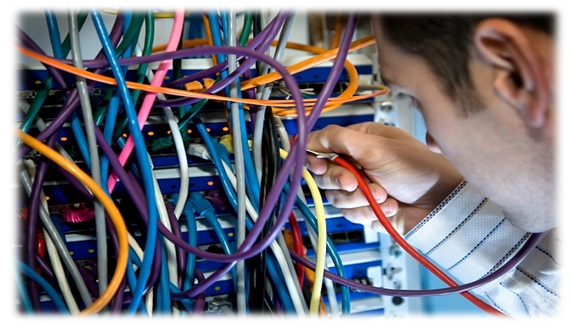

如下图所示，为常规综合布线系统在应用2-3年后就会给管理所带来的严重的问题：

智能化布线系统就是专门针对于上述状况发展而来的；智能化布线系统，由数据库替代了原有的纸质文档和电子表格；跳线关系的任意改变，系统会自动检测，数据库自动更新到最新数据。需要改变跳线连接时，可以通过系统发送引导指令，配线架端口的LED将准确引导操作人员完成操作，避免人为错误发生的可能性。智能化布线系统，将给整个园区将来的网络系统传输带来彻底的改变和革新。

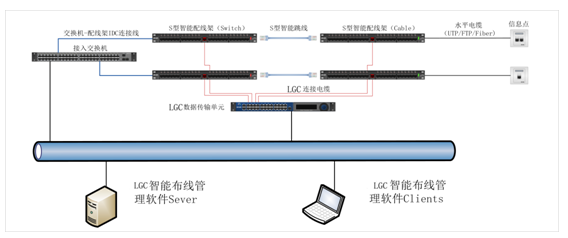

7.3智能布线系统架构

智能管理综合布线系统由4部分组成：

硬件包括：智能管理单元、智能配线架、智能跳线；

软件包括：管理软件。

智能管理单元

智能管理单元为DICS系统的唯一有源设备，完成配线架数据采集及上传功能；以数据打包形式，将此智能管理单元下连接的全部配线架所采集的数据，上传到服务器端，供DICS管理软件处理。

功能介绍

Ø  数据采集和上传

Ø  提供高达24个ePanel的管理接口

Ø  具有100Mbps的以太网接口，提供数据的高速上传

Ø  前面板带电源指示LED及工作状态LED

Ø  连接端口提供短路保护功能

Ø  支持Web-Sever设置

Ø  通过Web-Sever设置IP，建筑物信息，配线间机柜信息，配线架信息

Ø  具有分辨率高达256×64点阵的OLED显示屏

Ø  通过前置OLED显示屏显示

l  本智能管理单元的IP地址

l  本智能管理单元的ID

l  后部端口连接状态

l  告警信息

l  配线架跳线连接状态

Ø  具有旋转按钮

Ø  通过旋转按钮完成以下操作

l  查找跳线

l  查看配线架端口连接状态

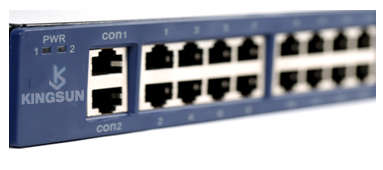

智能配线架

ePanel CAT6 UTP IDC型智能配线架是具有智能管理功能的电子配线架，提供CAT6性能。在1U的高度空间支持24个CAT6的RJ45端口，每个端口的上方配有LED指示灯，用于跳线的引导指示。每个RJ45端口采用10针结构，其中第9、10两针用于传输管理信号。配线架右侧配有一个LED指示灯，用于指示配线架的连接方向（显示为红色时，表明连接至交换机端，显示为绿色时，表明连接至水平区子系统端）。配线架后部，采用110型IDC打线架构，支持T568A和T568B标准，接线方式采用标准彩色编码序列。后面板具备印刷电路板（PCB）保护功能。前面板中间提供一个RJ45标准8针接口，用于连接IMU。

物理特性

Ø  1U提供24个RJ45端口

Ø  增强型Cat6性能，提供附加余量，支持1000Mbps的网络传输应用

Ø  采用标准IDC线缆连接方式

Ø  支持T568A和T568B连接方式

Ø  后部带有线缆管理功能

Ø  每个RJ45端口上方带有LED指示灯，用于引导跳线

Ø  配线架右侧带有一个LED指示灯，指示配线架连接类型

Ø  采用10针标准RJ45结构

Ø  后部有PCB保护

Ø  通过RJ45结构连接管理设备

管理特性

Ø  24个端口扫描自身完成

Ø  高速端口扫描

Ø  具备数据的自处理能力

Ø  具备告警数据的自处理能力

Ø  端口LED提供两种状态

Ø  配线架连接类型LED

l   红色：S类型，表示后端连接Switch

l   绿色：C类型，表示后端连接Cable

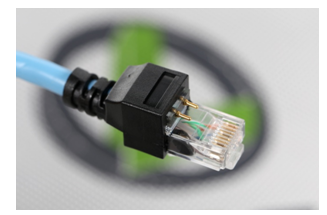

智能跳线

eCord 智能型跳线提供高于Cat6的传输性能，采用10针型RJ45水晶头，第9、10两针用于管理信号的传输。

物理特性

Ø  提供高于TIA/EIA Cat6标准的传输性能

Ø  第9、10两针提供用于配线架端口间连接状态的传输

Ø  提供2m，3m，5m多种长度选择

提供多种阻燃外护套选择

Ø  耐用性：500次以上插接

Ø  线缆外径：4.57mm

Ø  触点材料：电镀50微英寸金镍的磷青铜

Ø  导线：23AWG的多股铜线

Ø  导体数量：4对双绞线+2芯导线

Ø  护套：PVC/PE

Ø  绝缘材料

l  CM型

l  CMR型

l  CMP型

l  LSOH型

管理软件

DICS智能布线管理软件（以下简称软件）采用全图形化操作界面，主要用于综合布线系统的实时状态反馈，引导跳线操作，并提供告警信息、链路状态、资产使用情况等查询功能。通过软件，可以全面、直观的掌握综合布线系统的信息。同时，软件提供的报表导出功能，可以快速的完成综合布线系统的数据输出。

软件功能

（1）该管理软件可基于多种管理平台，如Windows、Linux等，为中文管理界面。

（2）为避免风险，该管理软件需采用第三方数据库方式，为通用和成熟的数据库。

（3）该管理软件可设立多用户密码式进入管理，并按照不同的用户等级设立不同的管理权限。

（4）B/S架构，可远程客户端登录软件系统，给用户远程管理提供方便以及保密性。

在浏览器地址栏中输入服务器的IP地址，端口为8080（例如：http://127.0.0.1:8080）。

（5）该软件可采用树状分支结构完全且系统得观察到整个系统的结构，包括楼层、房间布局、信息端口、机柜等详细信息。并可在该树状结构中点击任何一项，采用图形化方式直观观察机柜等设备的安装状态。

（6）图形为数据库方式，在任何需要查看的一个状态树下即可显示其图形状态。

（7）系统安装完成后，管理软件可自动识别在系统中所有被监控的设备（有源管理设备、配线架等），并自动识别它们的类别、所在楼层、配线间，可方便管理人员按照实际施工的情况建立数据库，保证数据库的建立和实际情况完全相符，保证数据库建立的正确率。

（8）系统链路状态的查看完全图形图像化，任何端口状态的改变也需要通过图形图像方式清晰显示，方便用户随时扑捉和察看。

（9）提供实时布线设施信息，可用于监测布线系统的移动、增加和改动过程，可自动完成布线线路勘测、创建工作单。提供布线系统完整的链路信息。

（10）可以自动侦测监控链路上的各种设备（含网络设备如交换机等），并能自动生成反映整条监控链路的相关报告，反映系统运行状况。

（11）图形图像化方式建立工作任务单，任何任务单的下达都通过简单的图像化方式实现，并予以确认。

（12）图形图像化直观观看配线架状态，通过颜色方便区分配线架每个端口的状态，如绿色代表端口已接通并连交换机，灰色代表未接通等。

（12）重点图形均可简单通过鼠标的操作放大或者缩小，并能相应得移动，以方便用户的查阅。

（13）完整链路信息建立完成后，系统可运行SNMP，自动探测到在系统内正常运行的终端设备（PC、网络打印机、IP电话等），并自动将它们放在正确的端口上。一旦终端设备的端口出现变动，系统也可自动发现。

创建SNMP管理的信息点：选择【工程模式】—【工程设置】—【SNMP管理】，在【修改SNMP信息】列表中输入“起始IP地址”和“结束IP地址”，点击保存。如果IP地址分布较为分散，可以通过输入多个IP地址段的方式输入。

（14）能建立数据库中任一数据树的相应对应关系，如房间、机柜、配线架、跳线等。

（15）管理系统具备对信息点及相关设备信息的查询、定位、增加、删除、更新等功能，以及对实时事件、历史事件、报表等的自动生成、记录、检索、编辑、导出等功能。

（16）异常断电或系统故障后，该系统能够自动重新扫描，不需重新建立数据库，同步数据库系统中线缆端口的记录，能跟踪点到点的连接功能，具有信息点查询功能及用户记录查询功能。

（17）在网络设备条件支持的情况下，任何因硬件（如跳线变动，异常连接等）连接变化或中断而导致的网络连接变动，都能在服务器端产生报警，自动生成电子邮件抄送相关人员。

（18）能够提供完善的日志管理功能，能调用历史记录，能查询线路、设备的调整。针对智能布线系统产生的所有日志和记录可以定期实施备份， 保证历史数据可以通过布线系统进行恢复和真实再现。

（18）提供系统的资产管理功能，即资产的自动统计、分析、使用率等。

（20）所提供的智能布线管理系统可以管理的数量没有限制，并且方便将来的扩容。

（21）与SNMP标准兼容/支持网管软件。

（22）兼容CAD图，并且可在CAD图上通过不同的颜色和区分和显示端口的工作状态，如绿色代表该端口已开机，灰色代表该端口未开机等。

7.4智能布线系统特点

对整个综合布线链路的智能化管理和监控。可实时无错误率查看整个链路的状态以及任何一个端口问题可实时告警，并通过短信或者邮件通知管理人员。

将常规的综合布线系统有效的以及智能的和网络系统结合，发挥管理的最佳功效。

整个网络信息的安全性得到有效得保证。不仅链路安全得到保障（管理员可以随时知晓链路的任意故障和人为破坏），而且可以最快速查询以及定位非法MAC地址的入侵。

智能化的对整个综合布线的资产进行统计和管理，避免了以前人为管理所带来的各种问题。可以及时高效查找综合布线系统任一需要使用的端口，随时做系统使用状态的最准确报表。

通过管理软件的强大图形功能，可以让用户对整个综合布线系统了如指掌；实现了综合布线系统的电子化管理，并且使网络管理具备了到终端的能力。

智能化布线系统应该具备下列基本功能：

Ø  引导跳线操作：配线架的每个端口都有LED，能准确引导客户完成跳线的操作

Ø  跳线改变，系统应能够自动、准确记录连接关系的变化

Ø  能够准确显示从Switch端口到房间位置终端的链路信息

Ø  历史数据的记录和追踪能力

智能化布线系统还应该具备下列功能：

Ø  系统应该简洁高效

Ø  管理界面采用图形化方式

Ø  配线间和主机房都具备操作指令的能力

Ø  指令的下发应该简单直观

Ø  能够显示楼层平面图和信息点位置

Ø  能显示实际配线间机柜、设备的布局

Ø  能对布线系统端口和信息点资源进行多种方式统计管理

Ø  系统数据能够导出

Ø  具备和其他楼宇系统接口的能力

Ø  具备对未授权的链路改变提供告警的能力

系统优势：

Ø  方便系统管理，通过软件操作即可知道各个信息点的连接情况。在经过长时间的多人管理的情况下也能很清晰的解决各种管理混乱问题。

Ø  实时的通断监测功能。能监视和管理所有通断链路的所有完整信息，不仅仅是包括其通断状态，而且能对其通断端口的位置做准确定位。

Ø  实时的操作提醒功能。有效控制和实时发现非授权的任何操作。

Ø  资产管理功能。通过端口管理，可以知道每个端口利用情况进行监测，知道每台机柜端口使用情况。

Ø  报表生成功能。可以实时观测所有端口(包括配线和网络交换)的运行状况,做到对错误信号的实时检测.并且对运行状态自动生成打印的中文报告单。

2.7. 综合布线系统设计

2.7.1. 系统概述

本方案以数据非屏蔽六类铜缆到桌面的总体思路，提供综合布线的设计。它不仅可以实现目前比较先进的千兆到桌面的网络要求，而且可以确保网络的稳定、灵活、高速的运转。

需求依据

招标方提供的办公楼和教学楼综合布线系统平面图。

满足的技术要求

符合包括ISO/IEC11801、ANSI/TIA/EIA在内的业界先进布线标准，保证计算机网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。能满足灵活的应用要求，即任一信息点能够方便地任意连接计算机或电话。所有接插件都均是模块化的标准件，以方便将来有更大的发展时，很容易地将设备扩展进去。能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDI、ISDN等网络及应用。

2.7.3. 工作区子系统

在本系统中，数据要求水平到桌面支持1000Mbps传输速率，因此数据点需要采用六类非屏蔽数据跳线进行对计算机的连接，跳线采用原厂生产。

在本系统中数据信息点采用六类非屏蔽模块，为了以后数据和语音点的互换性、利用性、扩展性，语音信息点也采用六类非屏蔽模块，所有面板都采用86型的，分为单孔和双孔两种。

依据综合布线系统相关工程设计规范，工作区子系统是一个独立的需要设置终端设备(TE)的区域宜划分为一个工作区。工作区由水平子系统的六类信息插座模块(TO)延伸到终端设备处的连接缆线及适配器组成。目的是为了方便连接设备变动的重新安排。本系统组由信息模块、面板及工作跳线组成。工作区子系统立体图如下：

根据综合布线点表可看出本次综合布线共2815个信息点，其中普通办公点位478个，工位办公点位1802个，OA点位308个，AP142个，信息发布点位85个。

具体点位详见点表及图纸。

2.7.4. 水平子系统

办公楼和教学楼的数据水平子系统采用符合TIA/EIA－568B、ISO/IEC11801标准拟定的六类UTP铜缆指标值的布线产品。语音水平线缆同意采用六类4对水平双绞线。

配线间内接线端口与信息插座之间均为点到点端接，任何改变布线系统的操作（如增减用户、用户地址改变等）都不影响整个系统的运行。

传输介质全采用6类4对非屏蔽双绞线，带宽达到250MHz以上，支持1000Mbps传输速率，即满足了现在的应用，也考虑到了以后系统的升级。

依据综合布线系统相关工程设计规范，水平区子系统包括从工作区到管理间这段距离及水平区域的传输介质，实现工作区子系统和管理间子系统之间的连接。水平线缆的最大长度应不超过90米。

水平子系统立体图如下：

本系统水平传输介质全部采用六类非屏蔽双绞线，阻燃级别达到PVC级。水平区子系统到桌面带宽达到250MHz，支持传输速率1000Mbps。

我司将通过下面的公式进行线缆尺寸的计算。

水平铜缆数量可按如下方法计算：

L={[最长距离+最短距离]*1.1/2+6}*n

其中：     L----水平电缆总长度；

n----汇入该配线间信息点数量；

          1.1为布线余量，依据工程经验而定；

          6为两端的端接余量。

利用此公式将相应数值代入，可计算出本系统中所需水平六类非屏蔽双绞线总长度。

2.7.5. 垂直主干子系统

因为工作区与总设备间的服务器之间有大量的数据传输，数据主干采用12芯室内单模光缆，达到高带宽、高传输速率。

主干布线设计

在办公楼和教学楼竖井内按图纸设计安装金属线槽，线槽每隔两米与墙体固定，线槽内每隔两米设有线缆固定环，以固定垂直子系统的电缆，减轻线缆因受自身的重力影响而变形。

依据综合布线系统相关工程设计规范，垂直子系统连接管理间和设备间，提供大楼的干线线缆的路由部分。

本项目根据具体使用需求，结合相关标准规范，具体配置如下：

Ø  每套网络间的一层网络间兼顾本栋楼的汇聚设备间使用。

Ø  每层网络间至本楼的汇聚设备间引一根12芯室内单模光缆。

Ø  办公楼共设置11个配线架，共11根12芯室内单模光缆；公寓楼共设置5个配线架，共5根12芯室内单模光缆。

2.7.6. 配线间子系统

根据本次各建筑特点，各栋楼的管理间设置不同数量的管理间子系统。

办公楼设置一套垂直管理间，其中地下二层、地下一层和一层由于点位较少，公用一个配线架，配线架位置在地下一层，其它各层每层设置一个配线间；公寓设置一套垂直管理间，每三层合用一个配线间。

终端信息点水平端接配线架采用六类24口快接式配线架，数据主干端接配线架采用24口光纤配线架，接口类型为LC，所有跳线均采用原厂生产，这样可保证测试验收一次通过。

管理间子系统（Administration）是垂直子系统和水平区子系统的桥梁，同时又可为同层组网提供条件，管理子系统的布局将对今后的线缆管理起重大的影响。管理子系统由各层分设的楼层配线系统构成，负责楼层内及信息通道的统一管理。管理间子系统主要由数据配线架、光纤配线架、跳线、光缆端接面板、机柜（或机架）等组成。当终端设备位置或局域网的结构变化时，只要改变跳线方式即可解决，而不需要重新布线。

管理间子系统由配线架及相关跳线组成，为其他子系统提供连接手段。交连和互连可以将通信线路定位或重定位到建筑物的不同部分，以便容易地管理通信线路。通过卡接或插接式跳线，交叉连接可以将端接在配线架一端的通信线路与端接于另一端配线架上的线路相连。

根据图纸及相关要求，本次管理间共配置16个配线间：

2.7.8 设备间子系统

设备间子系统主要用于汇集本系统的各主干及网络设备等。它肩负着楼内与外界通讯的沟通和桥梁作用，同时负责大楼内部通讯的管理。

设备间子系统立体图如下：

设备间即总配线间是整个布线系统的核心，设备间子系统由设备间中的电缆、连接器和相关支撑硬件组成，它实现了综合布线系统中的各种设备互连。

本次设计的设备间共分为两部分：单栋楼设备间及整个园区设备间。

Ø  每套垂直网络间的首层网络间兼做本系统设备间；

Ø  大楼的网络机房作为整个园区的设备间。

根据建筑体分布和网络拓扑结构，本次综合布线系统设置一个数据中心机房，各种配线设备均安装在机柜内。

线缆路由

各层配线间线缆一般从主干线槽经过防静电地板进入相应机柜，在完成分组、上架、理线、绑扎后进行最后的线缆卡接，具体情况应根据现场施工要求灵活处理，但总体须保证线缆的安全和理线的整齐美观。

尽管复杂，此部分在以后深化的《工程施工组织设计》中一定会详述和列出。

接地

各层配线间一定要有大厦提供的合格的接地端子。且机架/机柜等设备应用直径4mm*4mm的铜线与之牢固连接。

配线间的环境要求

本大厦各层配线间设计的比较合理，所以我们只对配线间的环境提出如下建议：

Ø  室内照明不低于150Lx。

Ø  温度保持在18－27摄氏度之间。

Ø  湿度保持在30％－50％之间。

Ø  通风良好，清洁。

Ø  室内应提供UPS电源配电盘以保证网络设备运行及维护的供电。

Ø  每个电源插座的容量不小于3000W。

Ø  设备间应安装符合法规要求的消防系统。耐火等级应符合现行国家标准《高层民用建筑防火规范》、《建筑设计防火规范》及《计算站场地安全要求》的规定。

Ø  设备间的室内装修、空调设备系统和电气照明等安装应在装机前进行。设备间内的装修应满足工艺要求，经济适用。若根据设备、环境要求需设活动地板时，活动地板应作防静电处理。

Ø  配线间内不得存放易燃、易爆、易腐蚀的物品。

Ø  提供合格的接地端子

2.7.9. 建筑群子系统

各栋建筑群通过2根12芯单模光纤连接到数据中心机房，使得独立的建筑体的信息通过机房核心交换机相连通。

筑群子系统是由连接各建筑物之间的传输介质和各种支持设备(硬件) 组成的综合布线子系统。建筑群主干布线子系统是智能化建筑群体内的主干传输线路，也是综合布线系统的骨干部分。

2.7.10. 管理子系统

本方案建议全部采用电子配线架，智能化管理方式。

但本系统仍然需要建立完善的系统管理规划和标签系统。

提供有效和简便的布线管理系统，帮助管理人员管理整个综合布线系统的材料用量、拓扑结构及线路走向安排。

管理软件

DICS智能布线管理软件（以下简称软件）采用全图形化操作界面，主要用于综合布线系统的实时状态反馈，引导跳线操作，并提供告警信息、链路状态、资产使用情况等查询功能。通过软件，可以全面、直观的掌握综合布线系统的信息。同时，软件提供的报表导出功能，可以快速的完成综合布线系统的数据输出。

软件功能

（1）该管理软件可基于多种管理平台，如Windows、Linux等，为中文管理界面。

（2）为避免风险，该管理软件需采用第三方数据库方式，为通用和成熟的数据库。

（3）该管理软件可设立多用户密码式进入管理，并按照不同的用户等级设立不同的管理权限。

（4）B/S架构，可远程客户端登录软件系统，给用户远程管理提供方便以及保密性。

在浏览器地址栏中输入服务器的IP地址，端口为8080（例如：http://127.0.0.1:8080）。

（5）该软件可采用树状分支结构完全且系统得观察到整个系统的结构，包括楼层、房间布局、信息端口、机柜等详细信息。并可在该树状结构中点击任何一项，采用图形化方式直观观察机柜等设备的安装状态。

（6）图形为数据库方式，在任何需要查看的一个状态树下即可显示其图形状态。

（7）系统安装完成后，管理软件可自动识别在系统中所有被监控的设备（有源管理设备、配线架等），并自动识别它们的类别、所在楼层、配线间，可方便管理人员按照实际施工的情况建立数据库，保证数据库的建立和实际情况完全相符，保证数据库建立的正确率。

（8）系统链路状态的查看完全图形图像化，任何端口状态的改变也需要通过图形图像方式清晰显示，方便用户随时扑捉和察看。

（9）提供实时布线设施信息，可用于监测布线系统的移动、增加和改动过程，可自动完成布线线路勘测、创建工作单。提供布线系统完整的链路信息。

（10）可以自动侦测监控链路上的各种设备（含网络设备如交换机等），并能自动生成反映整条监控链路的相关报告，反映系统运行状况。

（11）图形图像化方式建立工作任务单，任何任务单的下达都通过简单的图像化方式实现，并予以确认。

（12）图形图像化直观观看配线架状态，通过颜色方便区分配线架每个端口的状态，如绿色代表端口已接通并连交换机，灰色代表未接通等。

（12）重点图形均可简单通过鼠标的操作放大或者缩小，并能相应得移动，以方便用户的查阅。

（13）完整链路信息建立完成后，系统可运行SNMP，自动探测到在系统内正常运行的终端设备（PC、网络打印机、IP电话等），并自动将它们放在正确的端口上。一旦终端设备的端口出现变动，系统也可自动发现。

创建SNMP管理的信息点：选择【工程模式】—【工程设置】—【SNMP管理】，在【修改SNMP信息】列表中输入“起始IP地址”和“结束IP地址”，点击保存。如果IP地址分布较为分散，可以通过输入多个IP地址段的方式输入。

（14）能建立数据库中任一数据树的相应对应关系，如房间、机柜、配线架、跳线等。

（15）管理系统具备对信息点及相关设备信息的查询、定位、增加、删除、更新等功能，以及对实时事件、历史事件、报表等的自动生成、记录、检索、编辑、导出等功能。

（16）异常断电或系统故障后，该系统能够自动重新扫描，不需重新建立数据库，同步数据库系统中线缆端口的记录，能跟踪点到点的连接功能，具有信息点查询功能及用户记录查询功能。

（17）在网络设备条件支持的情况下，任何因硬件（如跳线变动，异常连接等）连接变化或中断而导致的网络连接变动，都能在服务器端产生报警，自动生成电子邮件抄送相关人员。

（18）能够提供完善的日志管理功能，能调用历史记录，能查询线路、设备的调整。针对智能布线系统产生的所有日志和记录可以定期实施备份， 保证历史数据可以通过布线系统进行恢复和真实再现。

（18）提供系统的资产管理功能，即资产的自动统计、分析、使用率等。

（20）所提供的智能布线管理系统可以管理的数量没有限制，并且方便将来的扩容。

（21）与SNMP标准兼容/支持网管软件。

（22）兼容CAD图，并且可在CAD图上通过不同的颜色和区分和显示端口的工作状态，如绿色代表该端口已开机，灰色代表该端口未开机等。

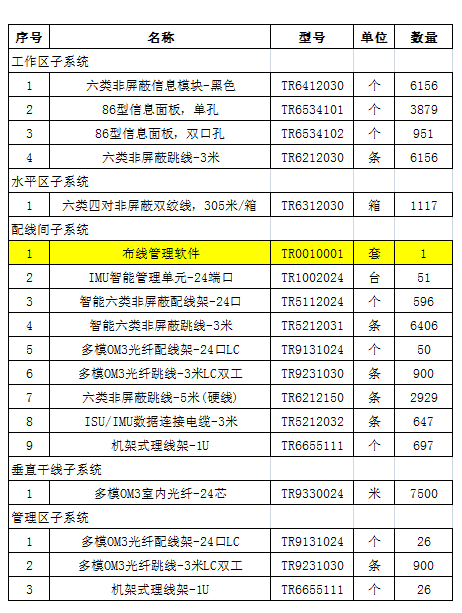

2.7.8. 综合布线系统清单

3.2. 布线系统的管线敷设

作为结构化布线系统的管槽，有别于强电的管线布放方法，除要有结构化、灵活性等特点外，其密封性、屏蔽性及储线容量等方面都有较高的要求。

3.2.1. 水平线子系统的管线敷设

针对本大楼的实际情况，采用预埋式墙下型信息出口。预埋式墙上型信息出口，

采用走吊顶的轻型装配式槽形电缆桥架的方案。这种方式适用于此类大型建筑物，为水平线系统提供机械保护和支持。装配式槽形电缆桥架是一种闭合式的金属槽架，安装在天花内，从弱电井引向各个设有信息点的房间，再由预埋在墙内的不同规格的铁管，将线路引到各信息插座。

强电线路可以与弱电线路平行配置，但需分隔于不同的线槽中（最少距离为127mm），这样可以向每个用户提供一个包括数据、语音、不间断电源、照明电源出口的集成面板，真正地做到在一个清洁的环境下，实现智能化。

3.2.2. 垂直干线子系统的管线敷设

垂直干线的弱电管井，是由通过地板通孔垂直对准的接线间组成的。用于布线系统的典型接线间。

垂直干线的走线设计分为两部分：

A .干线的垂直部分

垂直部分的作用是提供弱电井内垂直干缆的通道，这部分采用预留电缆井方式，在每层楼的弱电井中留出专为布放大对数电缆通过的长方形地面井孔。电缆井的位置设在靠近支持电缆的墙壁附近（一般为建筑物剪力墙）。

在预留电缆井一侧的墙面上，还应安装电缆爬架，爬架的横档上带有一排小孔，大对数电缆用紧绳绑在上面，用于固定和承重，如果附近有电梯等大型电磁干扰源，则应使用封闭的金属线槽为垂直干缆提供屏蔽保护，或弱电线井进行铝铂屏蔽。

B .干线的水平通道部分

水平通道部分的作用是，提供垂直干缆从楼层的弱电线井引到设备间子系统的通道，对这部分管槽也应采用走天花吊顶的轻型装配式槽形电缆桥架的方案，所有的线槽由金属材料构成，用来安放和引导电缆，可以对电缆起到机械保护的作用，同时还提供了一个防火、密封，坚固的空间使线缆可以安全地延伸到目的地。其选材算法与水平子系统设计部分的线槽算法一致。

3.3. 拉线

因双绞线与其他普通线缆在结构上有很大的差异,对安装工艺的要求很高，我公司在具体施工时能做到以下几点：

Ø  线缆布放于线槽内保持平直,不会产生扭绞、打圈等现象，线缆的保护措施良好，避免受到外力的挤压和损伤；

Ø  线缆在布放前两端贴有标签，以表明起始和终端位置，标签书写清晰、端正和正确并粘贴牢固，做到在拉线过程中避免损伤或磨掉；

Ø  线缆布放时保持一定冗余，在交接间、设备间预留3-6米；工作区预留0.3-0.6米，以利于信息模块的端接；

Ø  布放线缆的牵引力，做到小于线缆允许张力的80%，对于双绞线来说牵引力小于8公斤。否则，双绞线的绞合度就会发生改变，影响传输性能。对于光纤来说牵引力小于4公斤，否则容易使光纤芯折断；

Ø  线缆转弯时，转弯处的弧度保证大于100度，以使双绞线的弯曲半径大于线径的8倍；

Ø  布放于水平线槽的双绞线，每隔3-5米进行绑扎固定，布放于垂直线槽的双绞线每隔1.5米进行绑扎固定，以降低线缆自身的挤压及自身的重量的影响。

Ø  线缆穿过线管时使用预先穿过线管的细钢丝绳缓慢牵引，转弯时不能牵拉，必须先牵引过转弯处的拉线盒，然后再往前拉，一次穿过线管的最大距离不超过6米，一条线管里的4条双绞线一次牵拉，双绞线进管时做到保持平直，以避免在拉线时受到损伤。

3.4. 信息插座的安装

拉线完成后紧接下来的工作就是信息端口的连接；它包括两部分：工作区插座的安装以及布线柜配线架的安装。这两部分的安装对整个布线系统的传输性能起着决定性的作用。

在进行信息端口的端接时，应满足以下要求：

Ø  在进行端接前先检查线缆终端的标签是否完整无缺，如没有缺损，一般按顺序端接；

Ø  在打线时认准线号，线位色标，不得颠到和错接；

Ø  在端接时，每对双绞线尽量保持扭绞原状态，拆开扭绞长度不得大于5mm；

Ø  剥除护套时均不能刮伤绝缘层，必须使用专用工具剥除；

Ø  双绞线在与信息插座和配线架模块连接时必须按色标和线对顺序进行卡接；

Ø  在信息插座和配线架端接完毕后与两端都必须再次贴上标号,并写进文档管理系统,以利于维护和管理。

配线架上的每一个信息接口对应线缆都应该符合TIA/EIA-606规定，所有设备之间连接端子，塑料绝缘的电缆或导线，电缆环扎应有色标，不仅各个线对是用颜色识别，而且线束组也使用同一图表中的色标。同时线缆要有规律地梳理整齐,既要保证美观整洁,又要便于识别,方便日后维护管理。

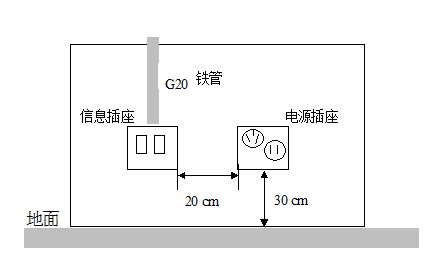

信息插座均为墙面暗装（特殊环境可考虑吊顶内、地面或明装方式）底边距地30厘米。为使用方便，要求每组信息插座附近配备220V电源插座，以便为数据设备供电，根据标准建议安装位置距信息座不小于10厘米。RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离。如下图所示：

3.5. 水平布线的施工

建筑物的天花板间有金属线槽，进入工作区时，从线槽引出金属管，以埋入方式沿墙壁而下（或上）到各个信息点。

采用走吊顶的轻型装配式槽形电缆桥架的方案。这种方式适用于大型建筑物，为水平线系统提供保护和支持。

装配式槽形电缆桥架是一种闭合式的金属托架，安装在吊顶内，从弱电井引向各个设有信息点的房间。再由预埋在墙内的不同规格的铁管，将线路引到墙上的暗装铁盒内。

线槽的材料为冷轧合金板，表面可进行相应处理，如镀锌、喷塑、烤漆等。线槽可以根据情况选用不同的规格。为保证线缆的转弯半径，线槽须配以相应规格的分支辅件，以提供线路路由的弯转自如。

同时为确保线路的安全，应使槽体有良好的接地端。金属线槽、金属软管、电缆桥架及各分配线箱均需整体连接，然后接地。如果不能确定信息出口的准确位置，拉线时可先将线缆盘在吊顶内的出线口，待具体位置确定后，再引到各信息出口。

在施工过程中，应遵照EIA/TIA标准规定保持与电力线一定的间距，如下表：

对于UTP电缆，按照EIA/TIA标准规定如下：

3.6. 主配线间的环境要求

由于管理间内要安装网络设备，因此管理间需进行必要的装修或同等条件的办公室内, 并配备照明设备以便于设备维护，同时为保证网络的可靠运行，管理间内应配备三组独立供电的220V电源插座，每管理间功率不小于4000W。

Ø  室内照明不低于150Lx，室温应保持在18℃至27℃之间，相对湿度保持在30%—50%；

Ø  保持室内无尘或少尘，通风良好，亮度至少达30英尺×烛光；

Ø  安装合适的消防系统（如采用湿型消防系统，不要把喷头直接对准设备）。

Ø  尽量远离存放危险物品的场所和电磁干扰源（如发射机和电动机）；

Ø  设备间的地板负重能力应为500kg/平方米。

配线间中可以走进人的最小安全尺寸是120×150cm，标准的天花板高度为240cm，门的大小至少为高2.1M，宽1M，向外开。在主、分配线间，最好有供放置设备的设备柜，其大小可按设备的尺寸而定。在设备间尽量将设备柜放在靠近竖井的位置，在柜子上方应装有通风口用于设备通风。

在配线间内应至少留有二个为本系统专用的，符合一般办公室照明要求的220V电压，电流10A单相三极电源插座。如果需要在配线间内放置网络设备，则还应根据接线间内放置设备的供电需求，配有另外的带4个AC双排插座的20A专用线路。此线路不应与其他大型设备并联，并且最好先连接到UPS，以确保对设备的供电及电源的质量。

3.7. 接地及电气保护的设计

在各个配线间，都应提供良好的接地端。有源设备、干线、金属线槽、金属线管和连通接地线等，采用联合接地方式接地。要求接地电阻不超过1欧姆，当个别设备对接地有更高要求时，对电阻可按其要求的最小值设置。

当线缆从建筑物外面引入建筑物内部时（从电信端局或楼外引入的电话线缆如果是铜缆必须有可靠的防雷保安设备），容易导致建筑物内部的电缆易受到雷击、电源碰地、电源感应电势等现象的影响。电缆穿越各建筑物时，必须使用具有良好接地的金属线槽或金属线管，同时用具有可靠的过流和过压保护功能的保护器对进入建筑的线缆提供保护作用。

3.8. 防火设计

在电讯设备房和网络设备房内，严格按防火规范要求设置火灾探测报警器，为保护有源设备的安全，灭火器材避免使用湿式灭火器，应采用干粉式灭火器。

各个配线间的电缆敷设完毕后，应将其上下电缆孔用防火材料密封好，防止火灾发生时，火眼顺电缆孔向上蔓延。同样各配线间内应设置二氧化碳灭火器材。

4. 防火设计

建筑物的电气保护装置用于在建筑物的进线间对来自建筑物外程控交换机的通讯电缆提供过压、过流、寄生电流和防雷接地电路保护，防止建筑物中的线缆受到高压引起的电磁冲击及寄生电流引起的设备过热，避免电气事故对建筑物内布线网上用户的危害及对该布线网本身、连接设备和网络体系等的电气危害。

4.1. 保护装置选型

我们在选用具有良好接地的金属线槽或金属线管的同时，使用具有可靠的过流和过压保护功能的保护装置对建筑物内的设备提供保护作用。

由字母数字代码标示保护单元；同时，电气保护装置使用3极避雷子，10对不可开断和可开断模块。

4.2. 功能特点

Ø  保护单元为可更换插入式单元，玻璃加强、高热扭矩塑料封装，宽空隙气体管设计比其他同类产品有更长的使用寿命；

Ø  具有支持过压过流保护、寄生电流保护和自动恢复功能；

Ø  保护单元可无噪声、绝对平衡的电压箝位，同时还能进行快速、安全的高压断开保护、过流保险熔断及可靠的寄生电流放电保护，过流保险器件更换简单；

Ø  内部电路设计有防止保护架旁路的电路，具有3个接地接头。

Ø  过流保险器件更换简单。

4.3. 电气保护特性

电气保护单元具有良好的保护特性：

Ø  DC切断电压（在2KV/S时）：220～230V

Ø  跳变切断电压（在100V/μs时）：220～230V

Ø  绝缘电阻：100兆欧

Ø  DC过载电流：140mA150V

Ø  导通电压（在100A时）：＜10V

Ø  响应时间：＜100ns

Ø  额定脉冲放电：200A

Ø  寄生电流下工作时间：540A：＜210s；1A：＜15s

4.4. 系统的防雷接地设计

弱电系统均属于耐压等级低、防干扰要求高、最怕受到雷击的部分。不管是直击、串击、反击都会使电子设备受到不同程度的损坏或严重干扰。所有接地都以防雷接地系统为基础，并建立严密、完整的防雷结构。

防雷设计是弱电系统不可缺少的内容，防雷设计不但涉及到建筑物本身的防护，还涉及到其内部设备的防护。

系统的接地分为如下几种方式：功率接地（又称中性线N接地）、直流接地（逻辑接地）、屏蔽接地和防静电接地。前一项为大电流接地（强电），后三项为小电流接地（弱电）。对本弱电系统，我们采用联合接地系统，接地电阻小于等于1欧姆。

强电接地采取在变电所合适位置，利用100mm*10mm长1000mm的铜排，每隔50mm钻一个φ12孔，作为总等电位铜排（统一接地点）；此铜排至少三处与自然接地体可靠连接，确保总等电位铜排的接地电位是地电位（接地电阻小于1欧）。采用TN-S系统接地方式，中性线N与变压器中性点一起在配电房内接到总等电位铜排，从该点引出的中性线N采用绝缘铜导线，在其他地方严禁与任何“地”有电气连接。在每个楼层的交流设备、电子设备附近弱电井用50 mm2铜芯线，用绝缘子支承与防雷系统隔离，作为楼层辅助等电位接地线。并与总等电位铜排连接，形成统一接地，从而保证整个建筑物的等电位是地电位。

我们这里主要考虑对重庆江北国际机场的综合布线系统弱电接地，确保布线及网络设备的安全性。具体实施方案如下：

（1）直流接地

使用25mm²铜芯绝缘线，穿金属管、槽，敷设在弱电竖井中，一端与总等电位接地线相连，另一端接到机房的逻辑接地控制箱，作信号接地用。此外，从逻辑接地控制箱起，PE线严禁再与任何“地”有电气连接。金属管、槽应避开较大电流干线而且保证与防雷下引线有一定的距离。

（2）数据线路接地

所有进出控制中心的线缆装上相应级别的防雷接地保护器，保护器一端接在线缆上，另一端直接接到总等电位接地线上。

（3）设备电源接地

控制中心所使用的工作电源最少作第二、三极的防雷接地保护，在电源进入配电箱前装第二极电源保护器，在电源进入通讯设备前装第三极电源保护器，第二、三极的电源保护接地线直接接到总等电位铜排上。

（4）静电接地

机房内地板必须采用导电地板，导电地板以及被绝缘支承的金属构件一起接到保护接地的辅助等电位铜排上。

（5）屏蔽接地

将机房内的所有金属门窗、控制箱、控制柜及所有设备的外壳及附近的非带电导体一起接到保护接地的辅助等电位铜排上。

5. 系统测试

概述

施工完成后，我们将对系统进行两种测试：

线路测试：采用专用的六类电缆测试仪对标准所规定的布线系统的各项技术指标进行测试，包括所有信息点的接线图、长度、串扰、衰减量等指标。

联机测试：选取若干个工作站，进行实际的联网测试。

整个布线系统包括双绞线和光纤两种线路，每条链路我们都要用专用的测试仪测试。

标准

双绞线连接：根据ISO/11801国际标准或TIA/EIA标准。

光纤连接：根据ISO/11801国际标准Optical Class之要求制定。

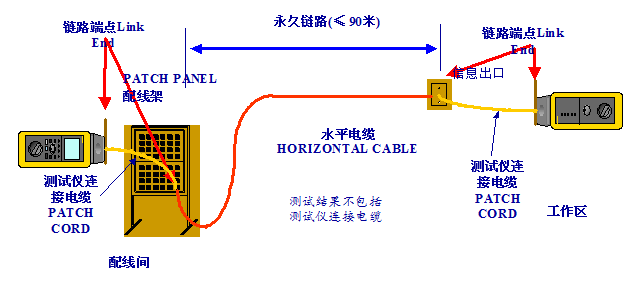

被测线路的定义

双绞线连接

测试指标

六类非屏蔽双绞线测试标准，我方将采用TIA/EIA所规定的CAT6指标或ISO11801 CLASSD POWERSUM指标，并且选用三级精度以上的测试专用仪器。

这一标准要求测试的指标包括：

* 衰减和近端串扰两项指标，按照标准要求，在0-250MHZ的频率区间内多次采样，标准要求的限值也不是一个常量而是一个公式，在不同的频率点有不同的值。

测试仪内自动存贮了各种标准的限值，它自动地逐项指标进行测试、比较，并报告结果。

光纤线路的测试只要求测试一项结果──率减，按照标准要求：

衰减量<1.5dB（500M,波长1300nm）

衰减量<3.5dB（500M,波长850nm）

测试仪器

我公司采用Fluke公司的新型双绞线测试仪Fluke4300来测试双绞线线路。

用Fluke DSP系列测试仪主机外加Fluke FTK光纤测试工具包来测试光纤线路。

6. 售后服务与保修

6.1. 售后服务

系统培训

培训地点：甲方现场

培训时间：3天

培训人员：甲方计算机及网络维护人员

培训内容：

布线系统概念。

布线系统的结构、器件、文档。

TREX器件、工具的使用。

布线系统的维护、管理、故障诊断。

运行保障

除不可抗力因素造成的工期拖延外，我方保证在工程正常合同期内完成此布线工程的施工。工程施工将随着甲方土建及装修进度进行，同时注意工程人员的合理调配，关键器件的及时准备和供应，以及工程施工组织的合理安排，确保工程的顺利进行。

技术保证措施：

根据施工组织设计工期安排组成以项目经理为主的施工班子，建立以技术负责人 、责任工程师为小组的技术攻关队伍，结合工程特点，制订严格的（每）天施工作业计划，质量预控计划以及人员、设备进场计划，施工作业计划详细到人、部位；对于一些技术问题则在施工前逐条落实到人并解决完毕。

劳动力及施工机械保证措施：

如果我方中标，我们将选择具有相当技术、施工能力、一定规模建制和业绩的队伍，并且该队伍符合北京市建委有关规定，在工程上技术工人的比例，满足工期及质量要求。工程所用机械设备，由本公司后勤部提供。

设备、材料保证措施

根据以往工程施工经验，设备和材料的采购、供应及质量对工期具有很大的影响。因此工程主要设备、材料的进场时间是非常关键的，所有工程设备、材料签订供货合同前，我们会对其供货周期，生产能力，服务水平进行确定认可，使其满足工期要求，签订合同时制订强制性保证措施，监督执行。材料到货要严格检验，产品质量证明书必须齐全，标记必须清晰。设备、材料进场后，材料员要做好成品保护。避免设备、材料受损而影响工期。

我方作为TREX产品的代理，拥有较充分的库存，临时调货也相对方便自由，一些关键器件如线缆、光纤、配线架、插座面板等目前随时有货，即使缺货，我方也可保证最短一周内到货。

加强施工部署及施工管理

我公司中标后，公司技术部将立即着手准备完善施工组织设计方案，项目经理部根据业主对阶段工期的要求、施工图纸、专业设备、材料的采购计划，同时与业主已经共同确定好的设备、材料厂家签署订货合同，提出机械需用量清单分别送交有关部门。各有关部门应立即根据经理部的要求进行准备。以免影响工期。

施工准备工作表（完成时间从接到中标文件之日算起）

加强质量管理确保工期实现：

项目开工前，责任工程师须以书面形式或会议形式对施工队伍所承担任务进行交底，包括使用材料、安装方法、技术要求、质量标准以及美观要求、成品保护等，利用本公司质量保证体系，确保实施。执行质量否决制，坚持样板及三检制，特殊部位及工艺实行方案先行制，每道工序、部位实行审核制，施工程序及施工工艺坚持标准化制。

加强施工部署和各专业间的相互配合

集中力量保重点，保工期，在人力、物力、机具上给施工以充分保证。项目经理应组织好各专业的施工协调工作。

加强现场组织协调工作

项目技术负责人全面负责施工中安装工作的协调，根据施工交叉工序编制安装综合进度计划，逐一落实施工条件与进度安排。在施工中，责任工程师每天下午下班时，必须安排好第二天的施工进度并安排给项目经理、技术负责人和施工带岗人员，以确保整个工程工期按总进度计划要求完成。

6.2. 质量保证

首先，我公司承接的综合布线系统，享受两级质保：

厂商提供的质保

TREX布线系统的施工和设计人员均有相应的认证措施，其安装的产品与应用保证期高达25年之久。

TREX结构化网联解决方案的保证方案包括应用保证、链路/信道保证，产品质保和应用保证期从登记的TREX安装之日起生效。

BELDEN/CDT将保证TREX6类产品组成的端对端的链路传输系统，纳入产品质量保证及系统应用保证计划之中。

我方提供的质保

我公司在施工中及竣工后，为业主提供至诚至善的服务，工程竣工后，工程保修期为一年。我公司坚持“承诺是金”的原则，在施工合同终止时，与业主签订工程保修合同，同时向业主提供《建设工程质量修理通知书》。

6.3. 竣工文档

在竣工时，我们将向甲方提供如下文档：

线路测试报告
这是由电缆测试仪生成的测试报告传到计算机中整理出来的。

布线系统管理文档
此文档描述交付的布线系统的结构、所有各配线架的电缆标号图。

布线系统竣工平面图
此图纸描述综合布线系统最终的线槽路线及信息点最终的分布状态、编号。

布线系统用户手册
此文档讲解布线系统器件、工具、管理维护方法和故障诊断方法。

售后保修

在保修期内，由项目经理部设专人负责，与业主积极配合，发现问题及时进行处理，并向业主报告。

保修期内，我公司承诺将对工程进行定期回访，以后可应业主要求进行不定期回访。回访时与业主办理《工程回访保修单》，并将对工程回访保修记录进行收集、整理、建档，及时做程回工访工作总结，改进服务工作。
