光纤布线项目解决方案书
一、光纤布线方案设计
1、设计原则
*************有限公司此次光纤布线项目,是为了满足园区内服务外包企业光纤到户的需求而实施。为确保该项目的正确实施和光纤布线后的成功应用,本方案设计遵循以下设计原则:
标准性:符合设计及安装的国内、国际标准;
实用性:采用成熟、先进的技术和设备;
安全性:利于防火、防水、防雷击、防静电、防破坏和干扰等;
维护性:便于维护和管理,有利于故障检查和排除;
开放性:利于软、硬件的兼容,系统的升级和扩充;
可靠性:采用容错技术,保证系统在多重故障下仍能正常运行;
经济性:在满足现有需求和未来应用的基础上,要有好的性能价格比和保护原有投资。
2、设计依据
n 国家、行业及地方标准和规范
Ø 《智能建筑设计标准》(GBT50314-2000)
Ø 《安全防范工程技术规范》(GB50348-2004)
Ø 《信息技术互连国际标准》(ISO/IEC 11801-95)
Ø 《工业企业通讯接地设计规范》(GBJ79—85)
Ø 《建筑物电缆通用敷设要求国际标准》(ISO/IEC 11801)
Ø 《中华人民共和国通信行业标准》(YD/T926.2-2000)
Ø 《中国民用设计规范》(JGJ/T16-92)
Ø 《安全防范工程程序与要求》(GA/T75-94)
Ø 《安全防范系统验收规范》(GA 308-2001)
Ø 《安全防范工程行业标准》(GA/T70-94)
n 国际技术标准、规范:
Ø ISO/IEC 11801:2002 建筑物综合布线规范
Ø EIA/TIA-568B 商务建筑物电信布线标准
Ø EIA/TIA-569 商务建筑物电信布线路由标准
Ø EIA/TIA-606-B 商务建筑物电信基础设施管理标准
3、安装与施工标准
中国工程建设标准化协会《建筑与建筑物综合布线系统工程设计规范(CECS72:95)》。
建筑与建筑物综合布线系统施工和验收规范(CECS89:97)》 中国建筑电气设计规范。
大楼通信综合布线系统(YD/T926.1.1997)第1部分:总规范。
大楼通信综合布线系统(YD/T926.2.1997)第2部分:综合布线用电缆、光缆技术要求。
大楼通信综合布线系统(YD/T926.3.1998)第3部分:综合布线用连接硬件技术要求。
4、方案设计
在结构化布线系统中,光纤不但支持FDDI主干、1000Base-FX主干、100Base-FX到桌面、ATM主干和ATM到桌面,还可以支持CATV/CCTV及光纤到桌面(FTTD),因而它和铜缆共同成为结构化布线中的主角。
当今,国际上流行的布线标准主要有两个,一个是北美的标准EIA/TIA-568A;一个是国际标准ISO/IECIS 11801。EIA/TIA-568A和ISO/IECIS 11801推荐使用62.5/125um多模光缆、50/125um多模光缆和8.3/125um多模光缆,本项目使用62.5/125um室外轻铠多模光缆。
单模光纤和多模光纤可以从纤芯的尺寸大小来简单地判别。单模光纤的纤芯很小,约4~10um,只传输主模态。这样可完全避免了模态色散,使得传输频带很宽,传输容量很大。这种光纤适用于大容量、长距离的光纤通信。它是未来光纤通信与光波技术发展的必然趋势,因此,在南方软件园光纤布线工程中,主干网络建议使用单模光缆。
多模光纤又分为多模突变型光纤和多模渐变型光纤。前者纤芯直径较大,传输模态较多,因而带宽较窄,传输容量较小;后者纤芯中折射率随着半径的增加而减少,可获得比较小的模态色散,因而频带较宽,传输容量较大,目前一般都应用后者。
光纤布线中使用光波的几个波段:800nm~900nm短波波段;1250nm~1350nm长波波段和1500nm~1600nm长波波段。在这些波段中,光纤传输性能表现最佳,尤其是运行于波段的中心波长之中。所以,多模光纤运行波长为850nm或1300nm,而单模光纤运行波长则为1310nm或1550nm。 各波长下光纤的最大光衰减(介入损耗)如下:
布线 | 链路长度 (m) | 衷减 (dB) | |||
单模光缆 | 多模光缆 | ||||
1310nm | 1550nm | 850nm | 1300nm | ||
水平 | 100 | 2.2 | 2.2 | 2.5 | 2.2 |
建筑物主干 | 500 | 2.7 | 2.7 | 3.9 | 2.6 |
建筑物主干 | 1500 | 3.6 | 3.6 | 7.4 | 3.6 |
由以上图表可以看出,两种规定差别不大,都是非常严格的。因而光纤作为主干布线的最长距离也有了规定。光缆应用于主干时,每个楼层配线间至少要用12芯光缆,高级应用最好能使用16芯光缆。这是从应用、备份和扩容三个方面去考虑的。
至于光纤的组网方式也很灵活。可以实现:(1)点对点。在两台计算机之间建立起高速通道。传输速率为几个Mbps至几百个Mbps,距离可达2公里,(多模)至5-100公里(单模)。(2)星型网络。通过光纤网络设备,建立起星型的网络拓扑结构。(3)环形网络。由光纤把信号再生器连接,形成环路。
5、设备选型
在本系统中我们采用国产的16芯室外单模光缆和8芯、4芯室内多模光缆。单模光纤我们推荐使用普通中心束管轻铠式光缆:
n 局域网(LAN)光缆
室内外并用光缆系列-采用紧密填充的设计,可以安装在托盘上、管道里或悬装于架空缆上,完全适用于室外或室内的干线电缆安装。而且该系列电缆采用防火、防紫外线(UV)护套,其结构坚固而柔软,便于机房安装。我们的室内外并用光缆能够采用多模、单模、或者两种混合结构,并且有1根至144根光纤芯数以备用户选择。
室外光缆系列一此系列光缆为室外光缆设计的最高水平,配备防水设计的缆芯和缆管以及防紫外线套。这种结构设计使光缆直径最小,光纤芯数可由1芯到144芯。此光缆系列实为应用于建筑物间的干线或广域网的连接线的最佳选择。
n 光纤传输介质的产品品牌选取
所选用的传输介质产品品牌应能满足以下要求
Ø 标准化 - 严格遵循
Ø 设计标准:
IEEE 802标准
EIA/TIA 568工业标准及国际商务建筑布线标准
ISO11801标准
根据以上对传输介质的选用要求,在众多的国际、国内产品品牌中,本次网络工程的光传输介质系统推荐选用国产的光缆产品。国产产品具有最大的可靠性,较低的安装成本。
光传输介质选用国产室外型光缆,是一种性价比较高的光传输介质。
n 信号传输部件
选国产信号传输部件。传输介质系统附件,选用国产光纤布线系统及系统附件。
6、光纤施工方案
光缆的种类较多,其施工的方法就更多。按敷设方式可分为:架空光缆、管道光缆、埋式光缆等。
光缆线路施工工序复杂,工序之间必须衔接恰当,因按科学管理方法进行作业程序,计划实施工程日期,确定具体路由位置、距离、保护地段等。对优质能按期完成工程的施工任务起到保证作用。
6.1、光缆敷设方案
6.1.1光缆线路的路由复测
Ø 按设计要求核定光缆路由走向选择敷设方式。
Ø 核定中继段至另一终端的距离提供必要的数据资料。
Ø 核定各路障、河道等障碍物的技术措施,并制定出具体实施的可能性。
Ø 认真仔细观察地形地貌、初步确定线路接头位置的环境条件。
6.1.2敷设光缆
Ø 敷设线路必须按路由复测进行,若遇特殊情况必须改动时,应及时征得主管部门的同意。
根据选择的敷设方式,工程难度,正确分配施工人员岗位,责任到人。
n 架空光缆
Ø 光缆架空的要求:
◆ 架空光缆主要有钢绞线支承式和自承式两种。我国基本都是采用钢绞线支承式,这种结构是通过杆路吊线托挂或捆绑架设。
◆ 架空线路的杆间距离,市区为25~40米,郊区为40~50米,其他地段最大不超过67米。
◆ 架空光缆的吊线应采用规格为7/2.2mm的镀锌钢绞线,对于采用轻铠式光缆挂设时可采用7/2.0mm或/1.8mm的钢绞线。
◆ 架空光缆的垂度要考虑架设过程中和架设后受到最大负载时产生的伸长率。
◆ 架空光缆可适当的在杆上作伸缩余留。
◆ 按设计要求进行立杆,放吊线或利用原有杆路进行整治达到规定要求。
◆ 光缆挂钩的卡挂间距要求为50厘米允许偏差不大于±3厘米。光缆卡挂应均匀,挂钩托板齐全,对各种光缆的外径选用不同大小的挂钩型号。
n 光缆吊线架设
◆ 采用导向滑轮、即在一终端结束沿线将吊线放入已预先装好的吊线线槽内,在另一端电杆部位安装一个大号滑轮,经过变向后在利用收线机或葫垆进行吊线收紧。
◆ 布放光缆时应每隔20~30米安装1个导引小滑轮,将牵绳通过滑轮按顺序,直至达到光缆所要牵引端头。施工中一般光缆分几次牵引。
◆ 光缆牵引完毕后,由一端或几端同时用挂钩将光缆托挂于吊线上,通常采用(工程人员坐滑板车操作较快较好)。也可以采用其他方法。挂线时如果是长途干线因考虑其一定的距离,留有适当的余线圈扎好吊于杆路上,以被特殊情况时,线路较易回复。
n 墙壁光缆
◆ 墙壁光缆在没有杆路的情况时选用厂房或住宅楼进行光缆敷设。
◆ 墙壁光缆大部分在厂矿、企业内部和生活小区中使用的通信线路的施工。
◆ 其架设基本于杆路的架空。
n 管道光缆
对于城市ф90MM标准管孔,可容纳3~4寸塑料子管3根。1寸子管适合于直径小于20MM的光缆,对于其他种类光缆应选用合适的子管。
◆ 子管布放过程中容易产生扭曲,当扭纹节距在10米以内时,光缆与子管内壁的摩擦力增大这样将给光缆的敷设带来一定的困难,因此敷设塑料子管应避免扭曲。
◆ 管道光缆敷设要通过人孔的入口、出口路由上出现拐弯,曲线以及管道人孔高差等情况适时配置导引装置减少光缆的摩擦力,降低光缆的牵引张力。
◆ 光缆牵引子管内应选用专用工具"尼龙棒",按排适当的工程技术人员即可牵引,待光缆牵引完毕后由人工将每个人孔中的余缆放至规定的托架上。为了以后的安全一般采用软管或PE软管保护,并用扎带轧之固定。光缆的端头应留余适当长度盘圈后挂在人孔壁上。不要浸泡于水中。
n 埋式光缆
◆ 敷设直埋光缆必须首先进行挖沟,根据不同的环境达到足够的深度沿线统一标准十分重要。挖沟标准一般普通土1.2米、半石质1.0米、流沙0.8米穿越铁、公路时1.2米上述沟底应加垫10CM细土或沙土,沟底宽度一般为30CM。如同沟敷设两条或两条以上光缆时,光缆间应保持5CM的间距。在路面表层经常受压的路段应预埋钢管或预放硬质塑料管。布放光缆在遇有坡度、穿越铁、公路等特殊地段时应作"S"形敷设。
◆ 直埋光缆必须做"两防"措施
Ø ⑴防雷:
采用直埋光缆多数选用加强件、防潮层和铠装层这些金属件,容易遭受雷电冲击,损坏光缆严重时通信中断。
处理措施:A、局内接地方式 B、系统接地方式 C、光缆上方敷设屏蔽线。
Ø ⑵防腐、防鼠等。
6.2、完工测试
很多用户在选布线系统时,通常都只着眼于该产品是否符合认可标准,质量及价钱等;虽然以上各点的确是重要的一环,但又可有想过在施工过程中,施工队伍没有足够的知识,作出了不符合标准的施工程序,但用户又不是一个专业布线人员,往往就会出现一种付出与收获不相等而用户本身却不知情的情况。
将布线作为一个单独的实体来表征其特性,可以为今后应用设备的设计提供有用的数据。通过现场测试来验证电缆出厂的传输性能,可以使承包商将符合专业技术要求的布线交到设备供应商手中。这将提高建筑物网络方案的整体有效性,使用户更加满意。
基于上述理由,测试工作以及测试报告是绝对不能忽视的一环。而EIA/TIA 568A TSB 67亦是针对测试而制定的标准。
光缆传输性能的测试
n 测试标准
光缆传输性能的测试可参照GB/T 8401执行。
Ø 光衰减
无论是水平布线子系统,建筑物主干布线子系统还是建筑群主干布线子系统,光缆中的 每芯光纤的光衰减不应超过下表的规定值。
子系统 | 单模(1310nm) 光衰减(dB) | 单模(1550nm) 光衰减(dB) | 多模(850nm) 光衰减(dB) | 多模(1300nm) 光衰减(dB) |
水平布线(100m) | 2.2 | 2.2 | 2.5 | 2.2 |
建筑物布线(500m) | 2.7 | 2.7 | 3.9 | 2.6 |
建筑群布线(1500m) | 3.6 | 3.6 | 7.4 | 3.6 |
Ø 全程光衰减
由若干子系统组合成的光缆布线链路,在工作波长点,每芯光纤的全程光衰减不应超过11dB。

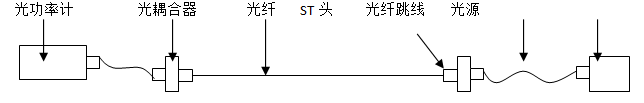

Ø 测试方法
在测试过程中,如有任何信息端口不能通过测试,需作出检查,维修或更换,直至全部通过测试为止。而当整个布线工程完成后,全部之测试报告则会连同其他文件一并交到用户手上作为纪录。
二、项目实施方案
1、项目概况
n 主干网络说明:
从A1栋9楼总机房引10条光纤分别到A2、A3、B1、B2、B3、B5A、B5B、B6、D1、 D3。图中D4楼栋在此次项目中不进行光纤布设。
n 接入层线路要求说明
从每栋机房引光纤线至指定层弱电井,两端做好光纤配线架,并做好熔纤,要求光纤是 多模8芯线路,以下是接入层布线位置及数量,共11条多模光纤,其中A1机房位于9 楼,其余机房均位于楼栋的2楼。并从弱电井布设4芯多模皮缆至用户端。
Ø A1机房→6F弱电井→用户
Ø A1机房→16F弱电井→用户
Ø B1机房→5F弱电井→用户
Ø B2机房→2F弱电井→用户
Ø B2机房→5F弱电井→用户
Ø B3机房→2F弱电井→用户
Ø B5B机房→1F弱电井→用户
Ø B6机房→1F弱电井→用户
Ø D1机房→2F弱电井→用户
Ø D1机房→3F弱电井→用户
Ø D3机房→3F弱电井→用户

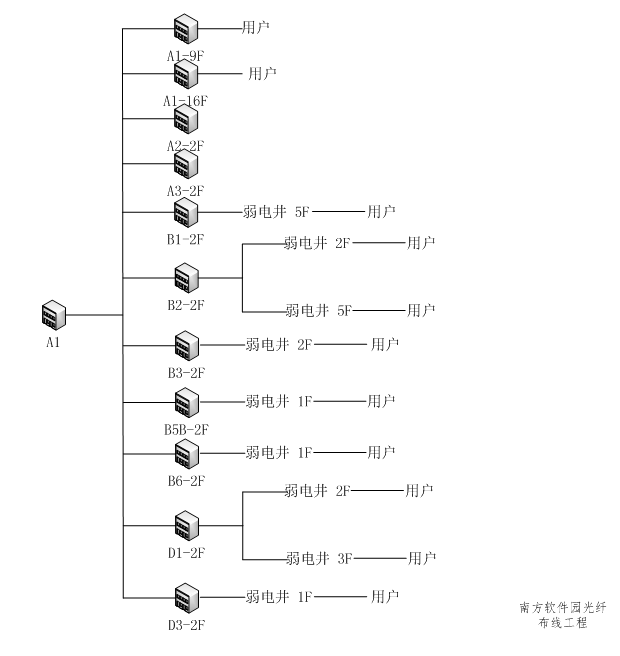

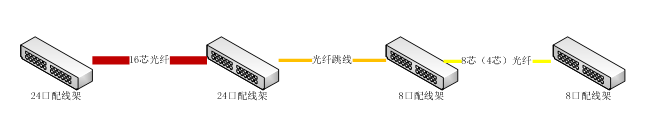

n 架构图示
2、方案说明

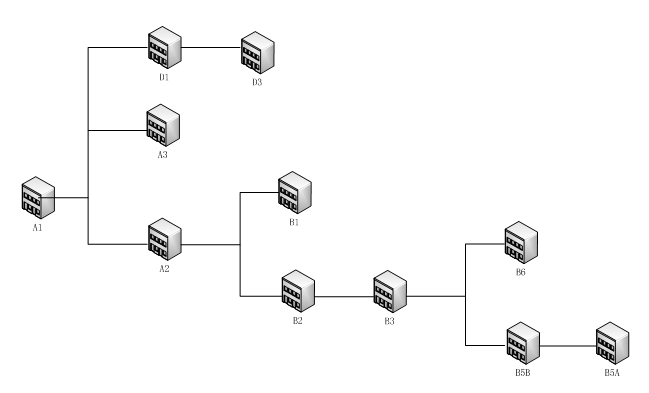

2.1、网络拓扑
本项目主要是建立光纤链路的主干网络结构,并不涉及到桌面或终端的网络,没有铜缆链路的路由。因此,在方案上并不复杂。网络拓扑图示如下。
2.2、路由图示

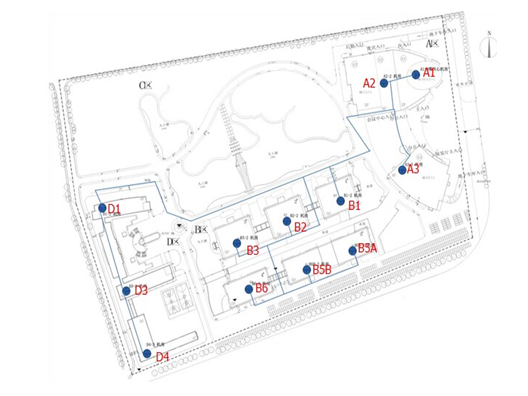

综合客户提供的线路图和前期勘测的情况,简单路由图示如下:
2.3、设备选择
2.3.1、光缆选择
主干线路是楼栋之间的线路连接,在选型要求上,需注意到以下几点
Ø 长距离网络;
Ø 主干线系统;
Ø 本地环路和支路网络;
Ø 严重潮湿、温度变化大的环境;
Ø 架空连接(和悬缆线一起使用)、地下管道或直埋、悬吊缆/服务缆。
因此,在线缆的选择上需具备以下优点:
Ø 高性能的单模和多模光纤符合所有的工业标准;
Ø 900µm紧密缓冲外衣易于连接与剥除;
Ø 套管内具有独立TLA彩色编码的光纤;
Ø 轻质的单通道结构节省了管内空间,管内灌注防水凝胶,以防止水渗入;
Ø 设计和测试均根据Bellcore GR-20-CORE标准;
Ø 扩展级别62.5µm/125µm符合ISO/IEC11801(1995标准);
Ø Aramid抗拉线增强组织提高对光纤的保护
Ø 聚乙烯外衣在紫外线或恶劣的室外环境有保护作用;
Ø 低磨擦的外皮使之可轻松穿过管道,完全绝缘或铠装结构,撕剥线使剥离外表更方便。
2.3.2、光纤配线架选择
光纤配线架是光传输系统中一个重要的配套设备,它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等,它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去10多年里,光通信建设中使用的光缆通常为几芯至几十芯,光纤配线架的容量一般都在100芯以下,这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。
现在光通信已经在长途干线和本地网中继传输中得到广泛应用,光纤化也已成为接入网的发展方向。各地在新的光纤网建设中,都尽量选用大芯数光缆,这样就对光纤配线架的容量、功能和结构等提出了更高的要求。
近年来,在光通信建设的实际工作中,通过对几种产品的使用比较,我们认为光纤配线架的选型应重点考虑以下几个方面。
(1)纤芯容量
一个光纤配线架应该能使局内的最大芯数的光缆完整上架,在可能的情况下,可将相互联系比较多的几条光缆上在一个架中,以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应,这样在使用时可减少或避免由于搭配不当而造成光纤配线架容量浪费。
(2)功能种类
光纤配线架作为光缆线路的终端设备应具有4项基本功能。
a、固定功能光缆进入机架后,对其外护套和加强芯要进行机械固定,加装地线保护部件,进行端头保护处理,并对光纤进行分组和保护。
b、容接功能 光缆中引出的光纤与尾缆熔接后,将多余的光纤进行盘绕储存,并对熔接接头进行保护。
c、调配功能将尾缆上连带的连接器插接到适配器上,与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔;光路可进行自由调配和测试。
d、存储功能为机架之间各种交叉连接的光连接线提供存储,使它们能够规则整齐地放置。配线架内应有适当的空间和方式,使这部分光连接线走线清晰,调整方便,并能满足最小弯曲半径的要求
2.3.3、产品说明
n TCL 24口光纤配线架
² 用于光缆终端的光纤熔接, 光连接器安装, 光路的调接, 多余尾纤的存储及光缆的保护等;
² 全钢喷塑壳体, 结构牢固, 美观大方;
² 个性化抽拉式盖面,安装简单,操作维护方便;
² 结构紧凑,体积小,重量轻;
² 可直接安装于墙面,也可安装于19英寸的标准机柜;
² 12口宽度为1U,24口宽度为1.5U;
² 执行标准: ISO/IEC11801, EN50173;
n 长飞室外光缆
² 精确控制的光纤余长保证了光缆具有良好的抗拉性和温度特性;
² 套管材料本身具有良好的耐水解性能和较高的强度,管内充以特种油膏,对光纤提供了关键性保护;
² 聚乙烯(PE)护套具有良好的抗紫外辐射性能;
Ø 采用下列措施来确保光缆的防水性能:
Ø 单根钢丝中心加强芯
Ø 松套管内填充特种防水化合物
Ø 完全缆芯填充
Ø 涂塑铝带(APL)防潮层
适用于:管道、架空
2.3.4、材料配置
序号 | 楼栋序号 | 楼栋 | 线路 | 机柜 | 光纤芯数(单头) | 光纤配线架(24口) | 光纤配线架(12口) | 光纤配线架(8口) | 耦合器(ST) |
1 | 1 | A1 | A1机房 - 9F 弱电井 | 1 | 8 | 2 | 16 | ||
2 | A1机房 - 16F 弱电井 | 8 | 2 | 16 | |||||
3 | 9F 弱电井 - 用户 | 4 | 8 | ||||||
4 | 16F 弱电井 - 用户 | 4 | 8 | ||||||
5 | 2 | A2 | A1机房 - A2 2F机房 | 1 | 12 | 2 | 24 | ||
6 | 3 | A3 | A1机房 - A3 2F机房 | 1 | 12 | 2 | 24 | ||
7 | 4 | B1 | A1机房 - B1 2F机房 | 1 | 12 | 2 | 24 | ||
8 | B1 2F机房 - 5F弱电井 | 8 | 2 | 16 | |||||
9 | 5F 弱电井 - 用户 | 4 | 2 | 8 | |||||
10 | 5 | B2 | A1机房 - B2 2F机房 | 1 | 12 | 2 | 24 | ||
11 | B2 2F机房 - 2F 弱电井 | 8 | 2 | 16 | |||||
12 | B2 2F机房 - 5F 弱电井 | 8 | 2 | 16 | |||||
13 | 2F弱电井 - 用户 | 4 | 2 | 8 | |||||
14 | 5F弱电井 - 用户 | 4 | 2 | 8 | |||||
15 | 6 | B3 | A1机房 - B3 2F机房 | 1 | 12 | 2 | 24 | ||
16 | B3 2F机房 - 2F 弱电井 | 8 | 2 | 16 | |||||
17 | 2F弱电井 - 用户 | 4 | 2 | 8 | |||||
18 | 7 | B5B | A1机房 - B5B 2F 机房 | 1 | 12 | 2 | 24 | ||
19 | B5B 2F机房 - 1F 弱电井 | 8 | 2 | 16 | |||||
20 | 1F弱电井-用户 | 4 | 2 | 8 | |||||
21 | 8 | B5A | A1机房 - B5A 2F 机房 | 1 | 12 | 2 | 24 | ||
22 | 9 | B6 | A1机房 - B6 2F 机房 | 1 | 12 | 2 | 24 | ||
23 | B6 2F机房 - 1F 弱电井 | 8 | 2 | 16 | |||||
24 | 1F弱电井-用户 | 4 | 2 | 8 | |||||
25 | 10 | D1 | A1机房 - D1 2F机房 | 1 | 12 | 2 | 24 | ||
26 | 2F 机房 - 2F 弱电井 | 8 | 2 | 16 | |||||
27 | 2F 机房 - 3F 弱电井 | 8 | 2 | 16 | |||||
28 | 2F弱电井-用户 | 4 | 2 | 8 | |||||
29 | 3F弱电井-用户 | 4 | 2 | 8 | |||||
30 | 11 | D3 | A1机房 - D3 2F机房 | 1 | 12 | 2 | 24 | ||
31 | 2F机房 - 1F弱电井 | 8 | 2 | 16 | |||||
32 | 1F弱电井 - 用户 | 4 | 2 | 8 |
三、物料清单
序号 | 品牌、型号、配置 | 数量 | 单位 |
1 | 金盾ND6842(42U)600*800*2045CM 机柜 | 11 | 个 |
2 | 长飞室外单模12芯光缆 | 6500 | 米 |
3 | 长飞室内多模8芯光缆 | 500 | 米 |
4 | 长飞室内多模4芯光缆 | 1360 | 米 |
5 | TCL 12口ST光纤配线架 | 40 | 个 |
6 | 国标8口光纤盒 | 18 | 个 |
7 | Fibercom 3米 单模光纤跳线ST-FC | 320 | 条 |
8 | Fibercom 3米 多模光纤跳线ST-FC | 264 | 条 |
9 | 单模尾纤ST | 320 | 条 |
10 | 多模尾纤ST | 264 | 条 |
11 | 法兰盘ST耦合器 | 504 | 个 |
12 | 光纤施工费 | 1 | 项 |
13 | 光纤熔接 | 504 | 点 |
14 | 辅材 | 1 | 批 |
四、质量保证
4.1、施工项目质量因素的控制

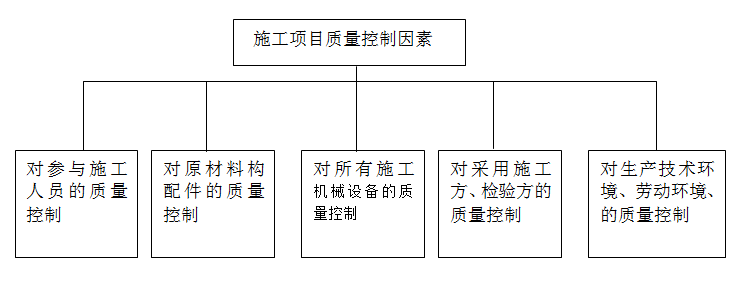

影响施工项目质量的因素主要有五大方面,即人、 材料、施工机械和仪器、方法和环境。事前对这五方面的因素严加控制,是保证项目施工质量的关键。
4.2、关于质量控制
4.2.1、人的控制
人,是直接参与施工的组织者、指挥者和操作者。人,作为控制的对象,要避免产生失误;作为控制的动力,要充分调动人的积极性,发挥人的主导作用。
我们严格禁止在关键岗位无技术资质的人员上岗操作,对技术复杂、难度大、精度高的工序或操作选用技术熟练、经验丰富的技术人员来完成。
对具有危险源的现场作业,严禁吸烟、酗酒、赌博、嬉戏、误判断、误操作等。
4.2.2、材料的控制
材料的控制包括原材料、成品、半成品、构配件等的控制,主要是严格检查验收,正确合理地使用,建立管理台帐,进行收、发、储、运等各环节的技术管理,避免混料和将不合格的原材料使用到工程上。
4.2.3、机械控制
机械控制包括施工机械设备、工具、测试仪器等的控制。根据不同工艺特点和技术要求,选用合格的机械设备;正确使用、管理和保养好机械设备。
平时做好线缆分析仪、场强测试仪、信号发生器等测试测量仪器的日常维护工作,确保为本项目提供可靠的检测设备。
4.2.4、方法控制
包括施工方案、施工工艺、施工组织设计、施工技术措施等的控制,主要要切合工程实际、能解决施工难题、技术可行、经济合理,有利于保证施工质量、加快进度、降低成本。
4.2.5、环境控制
根据工程特点和具体环境,对影响质量的环境因素,采取有效的措施严加控制。施工现场应建立文明施工和文明生产的环境,保证材料、工具、设备和仪器堆放有序,道路通畅,工作场所清洁整齐,施工程序井井有条,为确保质量、安全创造良好的条件。

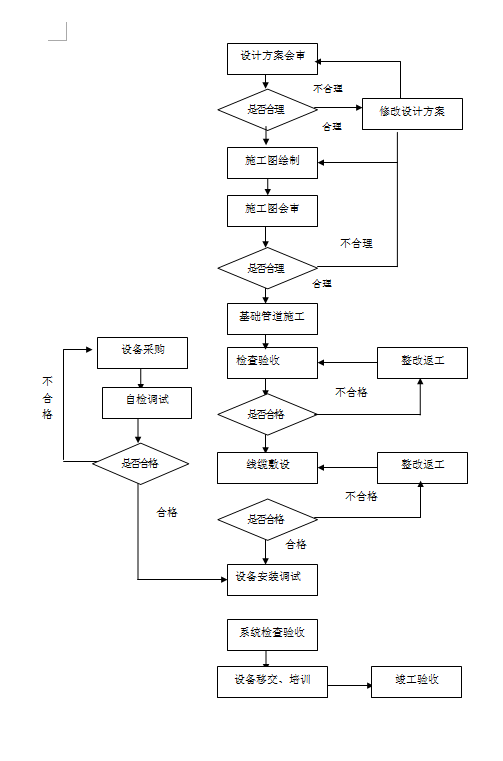

4.3、质量保证结构图
4.4、工程验收阶段质量管理
工程验收阶段的质量管理是对集成系统作出评价的重要措施,通过验收对建成的系统作出全面的评价。在此阶段,质量管理的做到如下几点:
Ø 隐蔽工程和非隐蔽工程各阶段的验收完成后,做到验收文件齐全,满足工程验收应具备的条件。
Ø 系统中各设备进场前,在公司内进行严格的自检测试和系统调试,阶段的记录及设备或各子系统的验收已完成后做到验收文件齐全
Ø 系统已试运行和试运行报告齐全
Ø 各类设计文件及设计更改文件齐全
Ø 在完成上述工作的基础上,按照合同规定的要求和标准,结合工程特点,做好交付验收工作。
n 本项目验收标准如下:
u 阶段性验收
序号 | 验收项目 | 验收标准 | 备 注 |
1 | 设备材料进场数量验收 | 依据甲乙双方签字的《到货通知单》对合同配置清单及现场到货的设备进行清点验收 | |
2 | 隐蔽工程验收 | 乙方提供隐蔽工程照片的电子版,以及纸面文档 乙方提交《建筑设备安装隐蔽工程验收记录》予甲方项目经理签字确认 | |
3 | 设备材料安装验收 | 综合布线验收按《建筑与建筑群综合布线系统工程验收规范》(GBT/T 50312-2000)施工措施要求对设备的安装位置、线缆的布放、标签、设备的接地等项目进行检查和验收。 |
u 上线验收
Ø 项目上线验收指当期系统上线运行15天内根据本协议规定的标准组织的验收。
Ø 完成本协议约定的全部功能、关键性能指标达标,并完成项目实施过程中双方约定的相关内容
序号 | 验收 项目 | 验收标准 |
1 | 系统功能、性能验收 | 1、 系统设计和施工质量符合国家相关规范,综合布线验收按《建筑与建筑群综合布线系统工程验收规范》(GBT/T 50312-2000); 2、 光纤通过仪器测试达到多模衰减(850nm) <3.5dB/km;单模衰减(1300nm) <1.5dB/km;所有测试数据刻录成光盘和纸质文档,在验收时和验收文档一同交与甲方, |
2 | 项目文档验收 | 《项目竣工验收报告》 (包括:到货通知单、设备资料手册(含合格证、说明书、授权书、资料光盘等)、、工程开工报告、工作联系单、工程变更通知单、设备及电缆标识说明、试运行测试报告、验收申请单、隐蔽工程验收单、竣工图纸、各子系统验收单、培训讲义、培训记录单) |
五、施工安全保证
安全生产是关系到国家、集体的财产安全和广大劳动者生命的大事,我们在施工过程中不仅要求质量第一,安全也要放在第一位。为保证文明安全施工,我们应严格做到以下几点:
5.1、安全、用电、消防的规定、措施
(1) 施工现场每个层面必须配备空气开关或漏电开关。
(2) 所有插头及插座应保持完好。
(3) 临时电源线必须架设牢固,一般要架空,不得绑在管道或金属结构物上。
(4) 严禁乱拉乱接。
(5) 所有施工机械和电器设备不得带病运转和超负荷使用。
(6) 施工机械和电器设备必须有可靠接地。
(7) 接驳电源应先切断电源。
(8) 若带电作业,必须采取防护措施,并有具有三级以上电工合格证人员在场。
(9) 工地施工人员必须正确使用个人劳防用品。
(10) 工地施工人员必须统一着装,佩戴安全帽、胸卡。
(11) 高空作业时,严禁穿皮底鞋,系好安全带。
(12) 使用电动工具时注意用电安全。
(13) 施工中应做到现场清洁,不准将垃圾丢弃在非施工区场地上。
(14) 施工现场禁止随地大、小便等不文明的行为。有条件设立施工队专用卫生间,由专人清扫。
(15)工地防火安全主要涉及用电、切割电管、氧焊、电焊等易产生火花的施工过程。
(16)不准使用明火电器设备(如电炉等)。
(17)不准超负荷用电,不准在电线上挂易燃的物体(如衣服、毛巾、手套等)。
(18)切割角钢、电管等应用固定场所,固定场所的使用应征得甲方的同意。
(19)工地配置灭火器并严禁吸烟。
(20).易燃、易爆物品的存储、发放和使用,应有严格的手续和安全措施。
(21)电管在刷油漆时应注意防火。
(22)在管道口等垂直口处焊接时应注意周围易燃、易爆物品,管道口封盖。
5.2、安全生产、文明施工的检查内容
(1)要求严格执行安全、用电、消防的保证措施。一经发现违反,对当事人和班组长要实行警告、罚款。再次发现者,当事人开除、班组长降职。
(2)配备专职安全员,负责施工全过程的安全管理、监督、检查工作并对全体施工人员配发劳保安全用品。
(3)进场前,公司项目经理、安全员对全体施工人员进行安全教育,并在施工过程定期进行安全生产检查。
(4)施工班组织认真做好施工安全记录,将每天岗前三分钟安全动员纳入部门领导的年终考核内容、奖优惩劣
